Chave de torque hidráulica de acionamento quadrado RTA 167-69283Nm

compartilhar com:

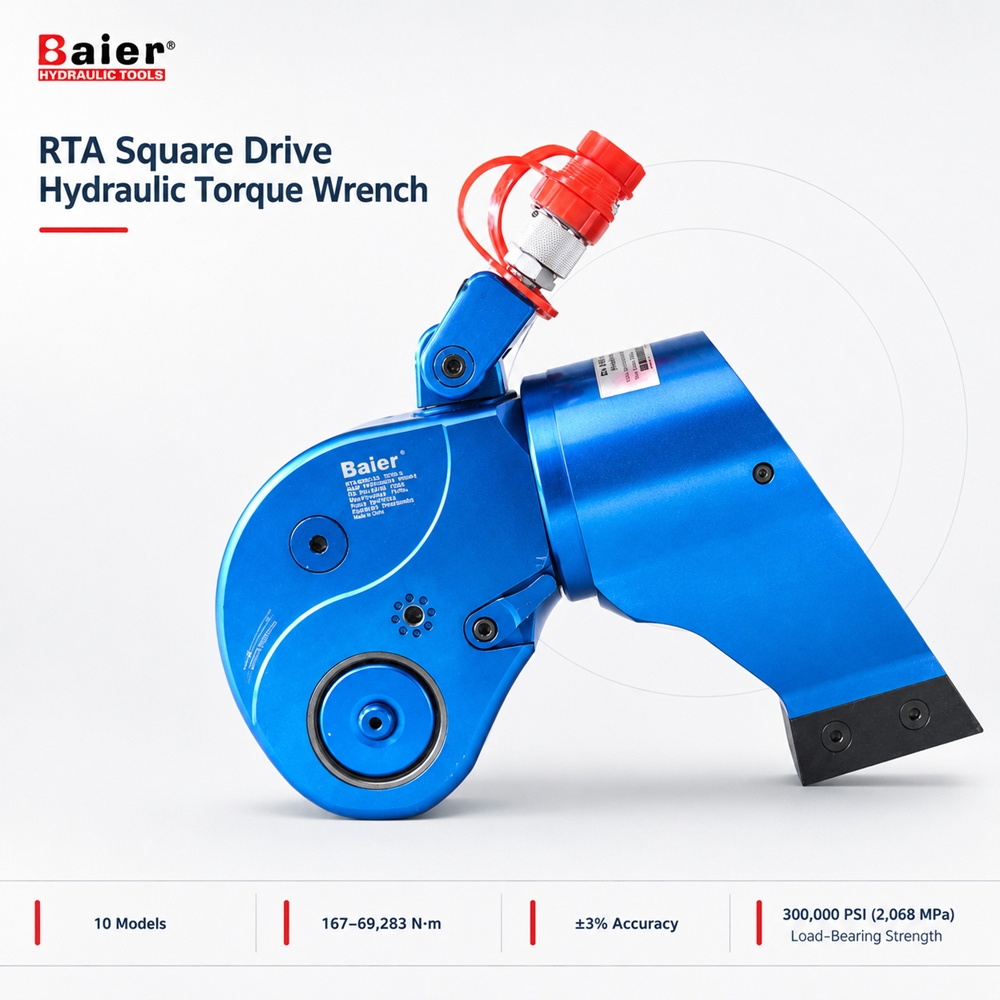

Chave de torque hidráulica de acionamento quadrado RTA 167-69283Nm

A série Baier RTA é uma linha de chaves de torque hidráulicas de acionamento quadrado para aperto e afrouxamento controlados de conexões aparafusadas industriais. Dez modelos cobrem 167–69.283 N·m, com encaixes quadrados específicos do modelo de 3/4 a 2 1/2 polegadas e faixas de parafusos listados em catálogo de M16 a M150. A série opera em até 700 bar/10.000 psi e fornece precisão de torque de ±3%. Uma bomba hidráulica compatível e um sistema de mangueira são necessários e não estão incluídos.

Modelo:	RTA02 RTA05 RTA08 RTA11 RTA16 RTA20 RTA28 RTA36 RTA50 RTA70
Status de disponibilidade:



Inquérito Adicionar a cesta Exportation PDF

Modelo:
Série RTA
Marca do Produto:
Baier
Código Do Produto:
RTA

VISÃO GERAL

Chave de torque hidráulica de acionamento quadrado RTA

A série Baier RTA foi projetada para aperto e afrouxamento controlados de conexões aparafusadas industriais. Dez modelos cobrem 167–69.283 N·m em toda a série, com encaixes quadrados específicos do modelo de 3/4 a 2 1/2 polegadas e faixas de parafusos listados em catálogo de M16 a M150.

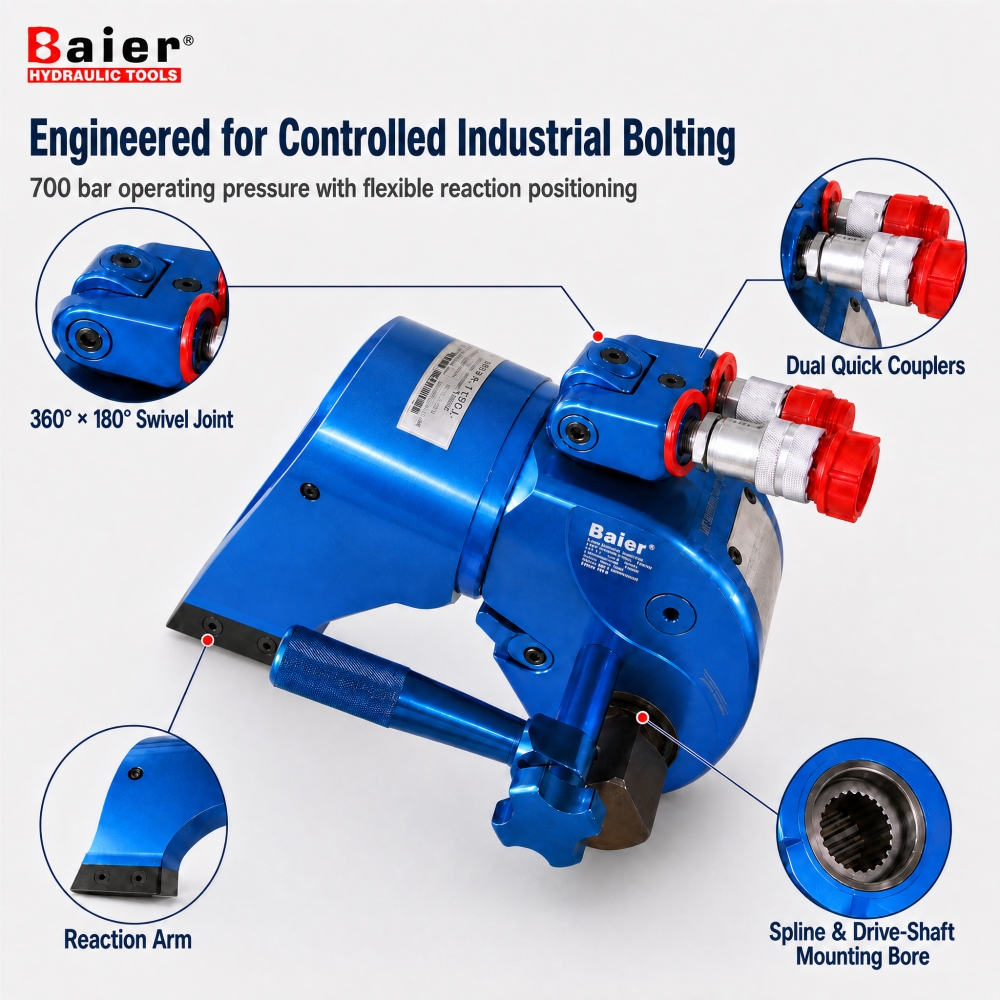

2.1.1 rta-square-drive-hidráulico-torque-chave-chave-recursos.jpg

Principais recursos

Precisão de torque de ±3%: Suporta aparafusamento controlado repetível quando o modelo, configuração de pressão e procedimento operacional corretos são usados.
Operação de 700 bar/10.000 psi: Funciona com uma bomba hidráulica de alta pressão compatível e sistema de mangueira.
Corpo integrado em liga Al-Ti: Combina alta resistência com construção leve para manuseio industrial.
Braço de reação com ajuste fino de 360°: Suporta posicionamento contra um ponto de reação sólido adequado.
Encaixe de tubo de óleo giratório de 360° × 180°: Permite uma orientação mais flexível da mangueira em torno de equipamentos próximos.
Unidade quadrada intercambiável: Os tamanhos de unidade dependentes do modelo suportam diferentes requisitos de soquete e parafusos.
Tratamento de superfície anticorrosivo: Suporta trabalhos em ambientes industriais exigentes.
Referência de configuração na ferramenta: Uma tabela de comparação de pressão e torque gravada a laser é fornecida na placa de cobertura.

Requisito do sistema: A chave não pode operar de forma independente. É necessária uma bomba hidráulica e um sistema de mangueira compatíveis.

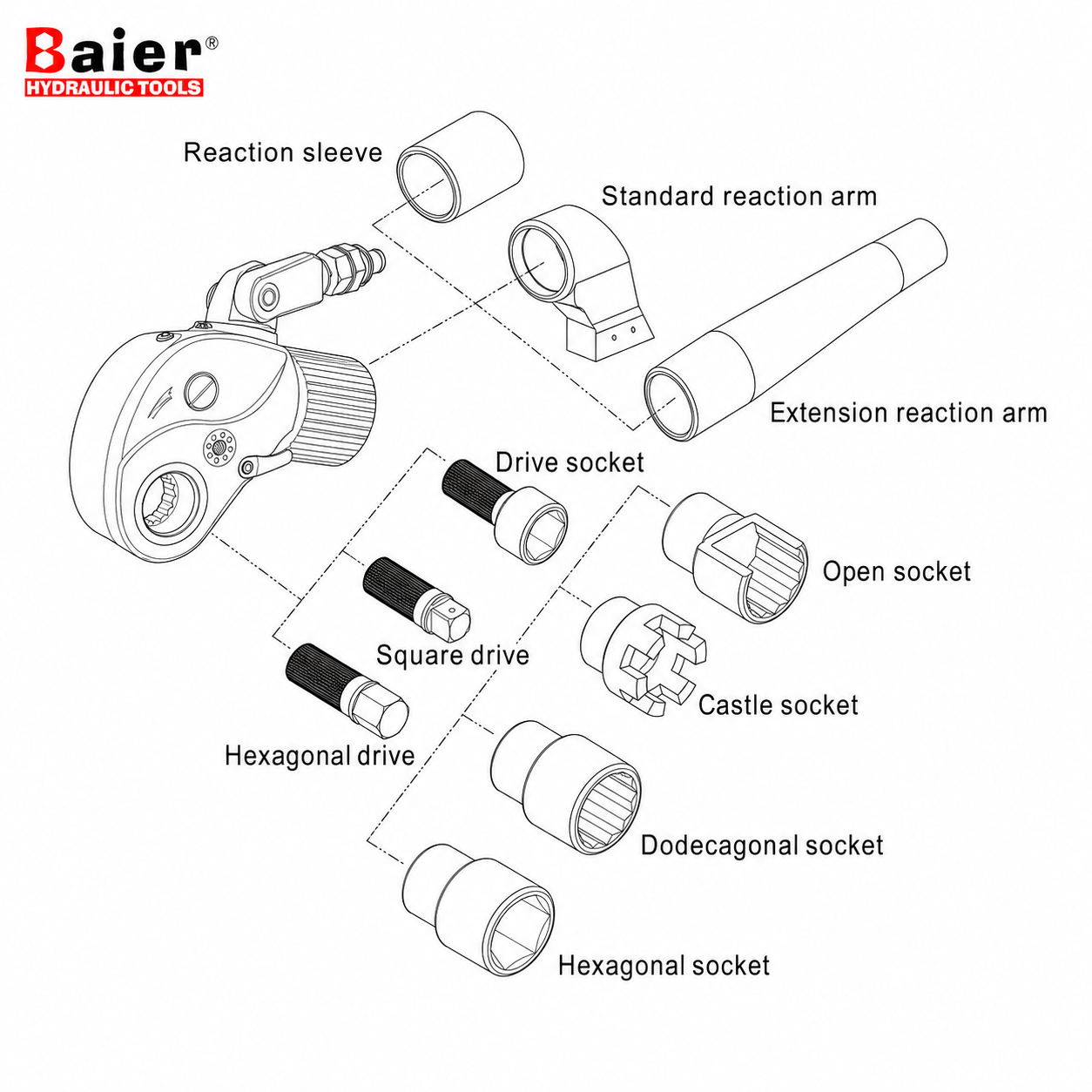

Soquete de acionamento da chave de torque hidráulica RTA e referência de configuração de reação

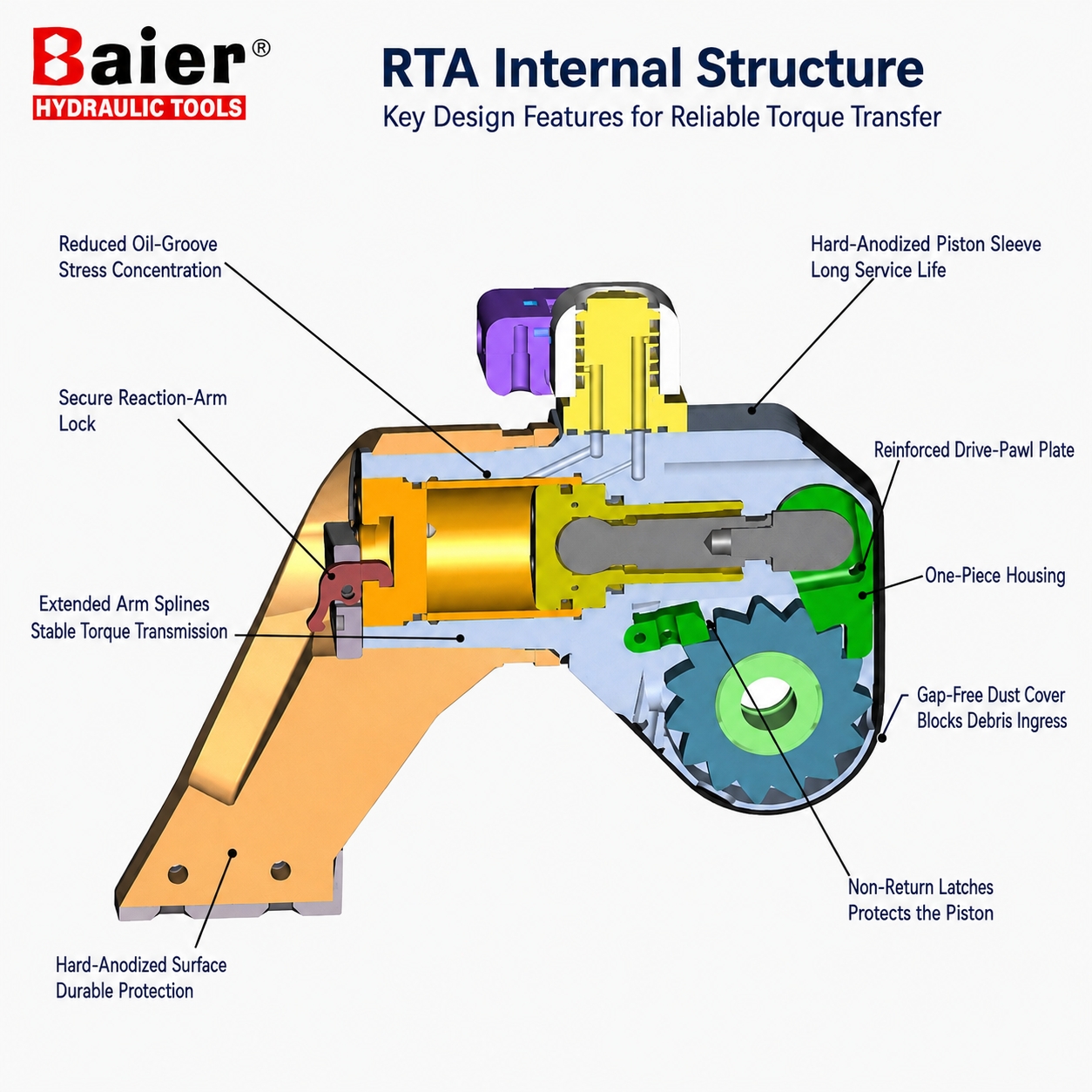

Layout dos componentes da chave de torque hidráulica e acionamento quadrado intercambiável RTA

ESPECIFICAÇÕES

Especificações Técnicas

Série	RTA
Contagem de modelos	10
Cobertura de torque em série	167–69.283 N·m
Cobertura da gama de parafusos do catálogo	M16–M150
Precisão de Torque	±3%
Pressão Máxima de Trabalho	700 bar/10.000 psi
Faixa de direção	3/4–2 1/2 pol., Dependente do modelo

Seleção de modelo

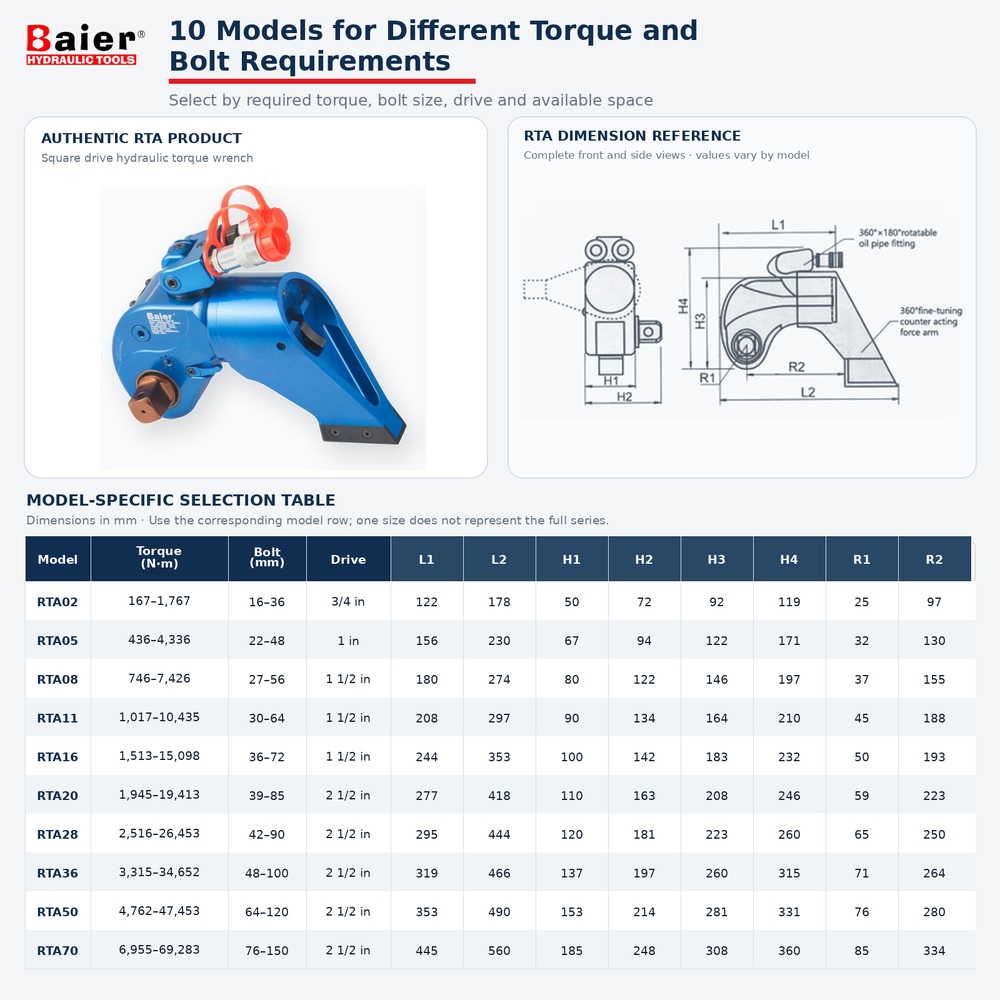

Modelo de chave de torque hidráulica RTA, acionamento de torque e tabela de seleção de dimensões

Modelo	Faixa de Torque (N·m)	Gama de parafusos	Dirigir	Peso
RTA02	167–1.767	M16–M36	3/4 pol./19 mm	2,0kg
RTA05	436–4.336	M22–M48	1 pol./25 mm	4,2kg
RTA08	746–7.426	M27–M56	1 1/2 pol./38 mm	7,0kg
RTA11	1.017–10.435	M30–M64	1 1/2 pol./38 mm	9,1kg
RTA16	1.513–15.098	M36–M72	1 1/2 pol./38 mm	13,1kg
RTA20	1.945–19.413	M39–M85	2 1/2 pol./64 mm	19,5kg
RTA28	2.516–26.453	M42–M90	2 1/2 pol./64 mm	25,0kg
RTA36	3.315–34.652	M48–M100	2 1/2 pol./64 mm	31,0kg
RTA50	4.762–47.453	M64–M120	2 1/2 pol./64 mm	45,0kg
RTA70	6.955–69.283	M76–M150	2 1/2 pol./64 mm	68,5kg

Dimensões em milímetros

Modelo	L1	L2	H1	H2	H3	H4	R1	R2
RTA02	122	178	50	72	92	119	25	97
RTA05	156	230	67	94	122	171	32	130
RTA08	180	274	80	122	146	197	37	155
RTA11	208	297	90	134	164	210	45	188
RTA16	244	353	100	142	183	232	50	193
RTA20	277	418	110	163	208	246	59	223
RTA28	295	444	120	181	223	260	65	250
RTA36	319	466	137	197	260	315	71	264
RTA50	353	490	153	214	281	331	76	280
RTA70	445	560	185	248	308	360	85	334

APLICAÇÕES

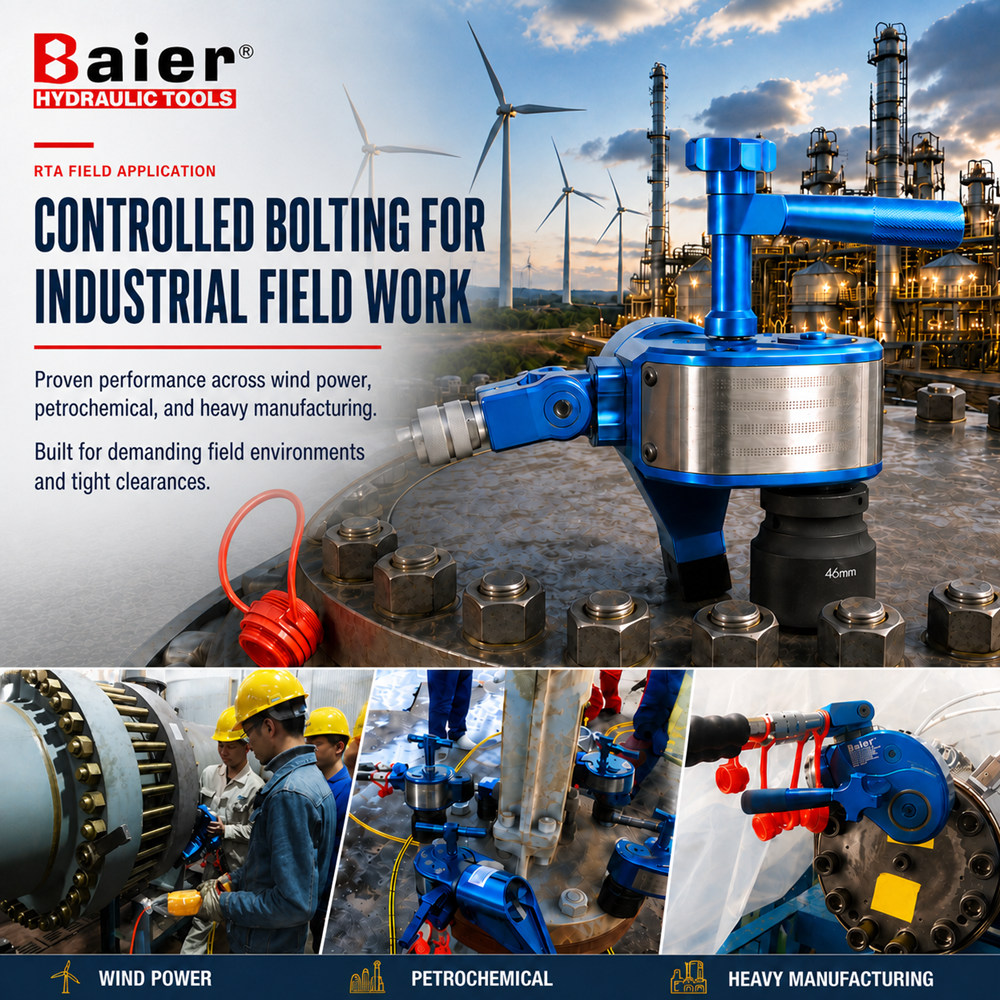

Aplicações de aparafusamento industrial

A Série RTA suporta aperto e afrouxamento controlados dentro do torque nominal, parafuso, acionamento e limites dimensionais do modelo selecionado.

Energia Eólica

Selecione o modelo de acordo com o torque necessário, tamanho do fixador, folga disponível e ponto de reação para instalação de energia eólica e tarefas de manutenção.

Trabalho de flange de petróleo e gás

A linha RTA suporta aperto e afrouxamento controlados de parafusos de flange, onde a ferramenta selecionada pode ser posicionada com um ponto de reação seguro.

Manutenção de equipamentos de mineração

Os modelos RTA podem ser selecionados para aperto e afrouxamento controlados de conexões aparafusadas pesadas em equipamentos de mineração.

Outros parafusos industriais pesados

A adequação depende do torque necessário, do tamanho do parafuso e do soquete, da condição da junta, da folga de trabalho, da geometria de reação e da compatibilidade do sistema hidráulico.

SELEÇÃO E CONFIGURAÇÃO

Seleção de Modelo e Escopo de Fornecimento

Escolha primeiro o modelo pelo torque de trabalho necessário. Em seguida, verifique o tamanho do parafuso, os requisitos de acionamento e soquete, as dimensões da chave, a folga disponível e um ponto de reação sólido.

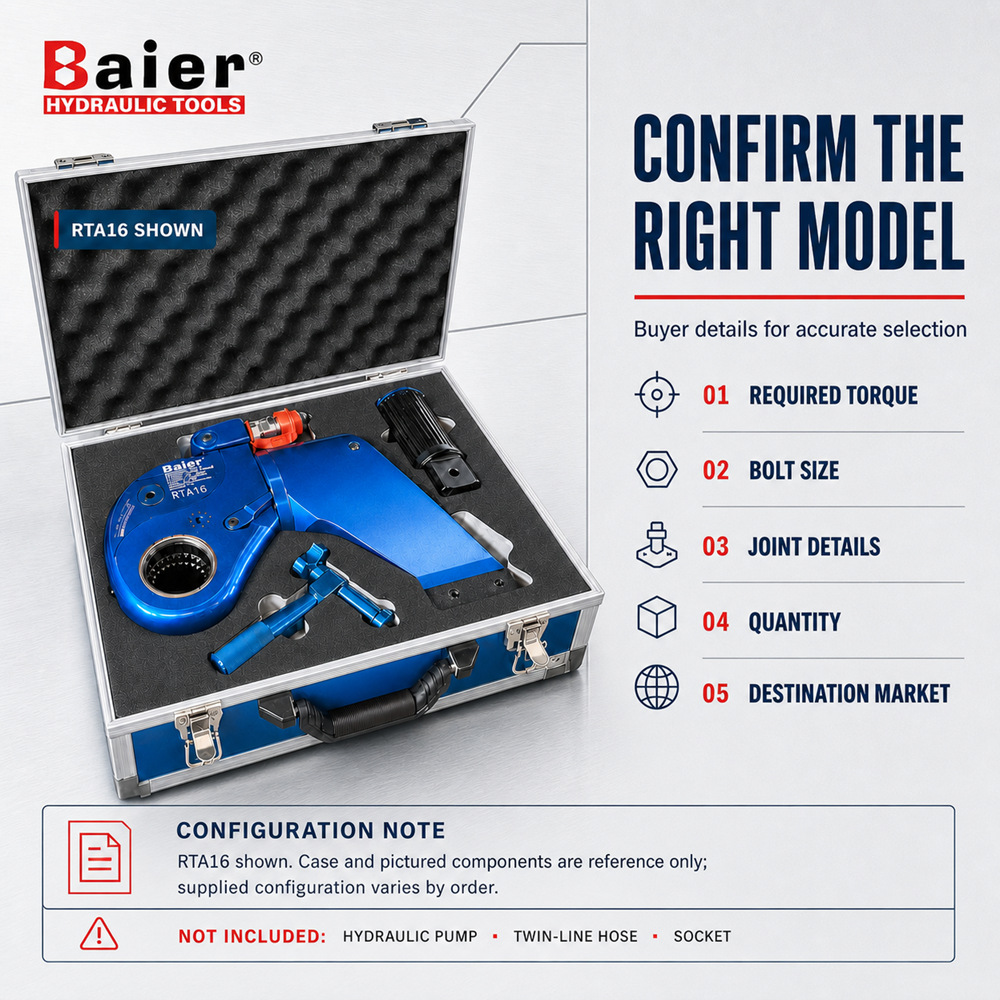

Seleção de modelo de chave de torque hidráulica RTA e requisitos de cotação

Torque de aperto ou afrouxamento necessário
Tamanho do parafuso ou porca e geometria do fixador
Desenho conjunto ou fotos nítidas com dimensões
Folga radial e de altura disponível
Posição segura do ponto de reação
Tipo de unidade e soquete necessários
Quantidade e mercado de destino
Documentação necessária do projeto

Seleção de afrouxamento: O catálogo recomenda uma chave com capacidade de torque de pelo menos 150% do torque de aperto do parafuso para afrouxamento e remoção do parafuso.

Obrigatório, mas não incluído

Bomba hidráulica compatível
Mangueiras hidráulicas compatíveis
Soquete

Opcional

Unidades hexagonais personalizadas estão disponíveis para especificações especiais, sujeitas a confirmação técnica.

Acopladores, componentes especiais de reação, maleta de transporte, ferramentas, peças de reposição e demais acessórios ilustrados devem ser confirmados no orçamento.

Perguntas frequentes

Que faixa de torque a Série RTA cobre?

A série de dez modelos abrange 167–69.283 N·m em toda a gama de modelos do catálogo.

Qual é a pressão máxima de trabalho?

A Série RTA opera a uma pressão máxima de trabalho de 700 bar/10.000 psi.

Qual é a precisão do torque?

A série RTA fornece precisão de torque de ±3%.

Como escolho um modelo RTA?

Comece com o torque de trabalho necessário. Em seguida, confirme o tamanho do parafuso, os requisitos de encaixe quadrado e soquete, dimensões, folga disponível e ponto de reação.

A bomba, mangueiras e soquete estão incluídos?

Não. Uma bomba hidráulica compatível, mangueiras hidráulicas e soquete são necessários para a operação, mas não estão incluídos.

A chave RTA pode apertar e afrouxar os parafusos?

Sim. A série suporta aperto e afrouxamento controlados dentro da faixa nominal do modelo selecionado quando o arranjo de reação e o procedimento operacional corretos são usados.

Está disponível uma unidade hexagonal personalizada?

Sim. Unidades hexagonais personalizadas estão disponíveis para especificações especiais, sujeitas a confirmação técnica.

Que informações devo enviar para uma cotação?

Envie o torque necessário, tamanho do parafuso, desenho ou fotos da junta, folga disponível, quantidade, mercado de destino e requisitos de configuração.
