Chave de torque hidráulica plana oca série RTH

compartilhar com:

Chave de torque hidráulica plana oca série RTH

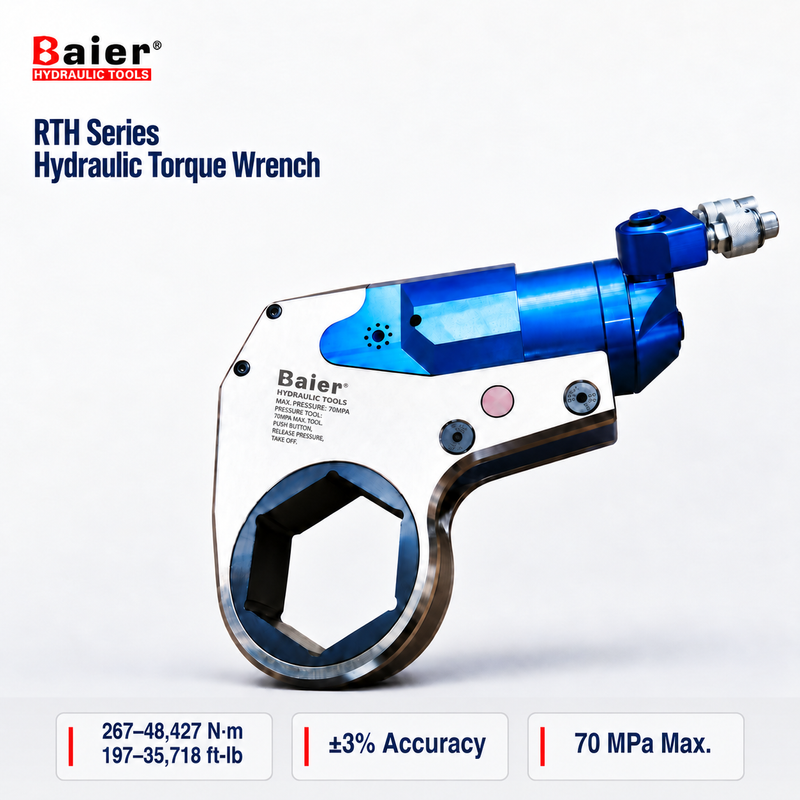

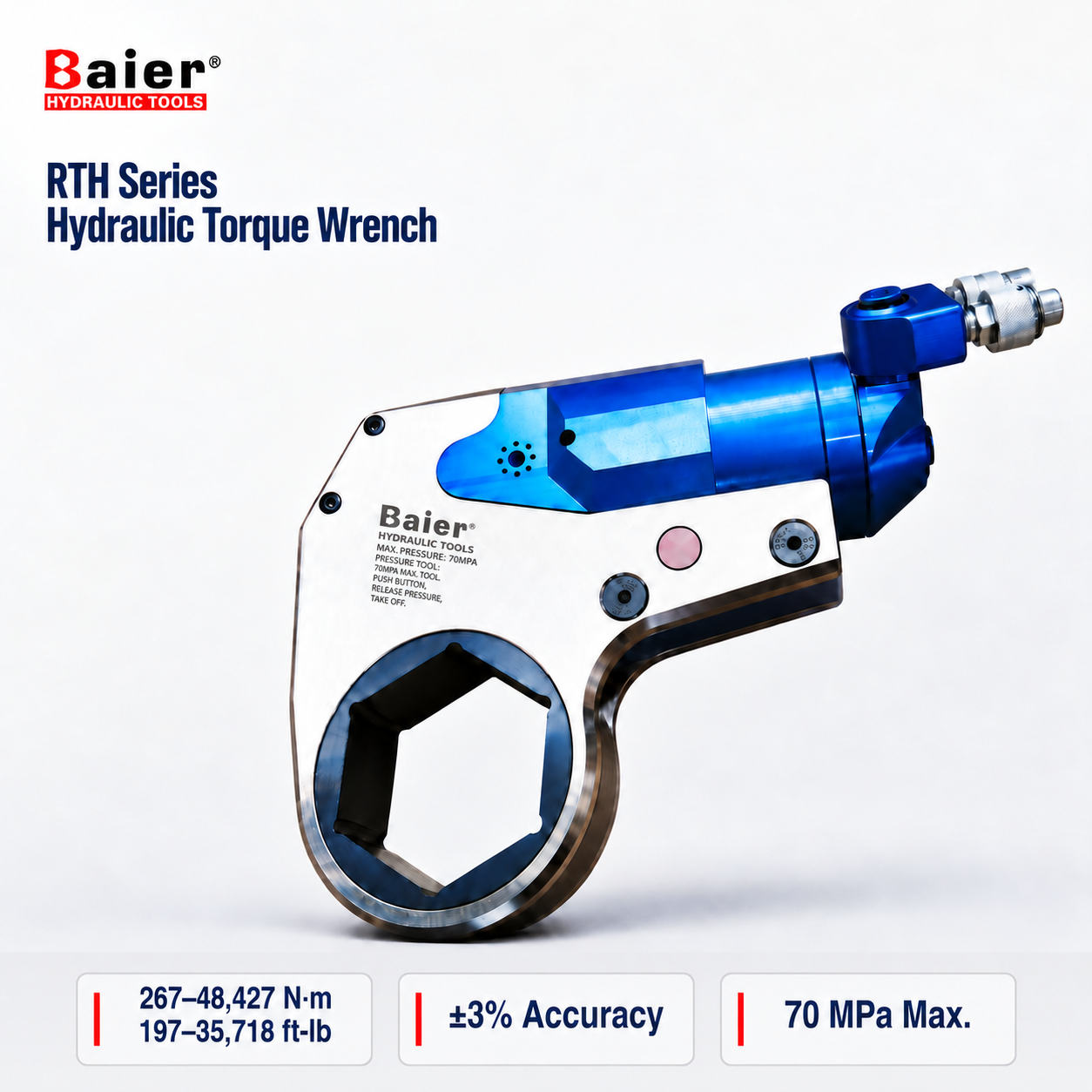

A série Baier RTH é uma chave de torque hidráulica plana oca para aperto e afrouxamento controlados em espaços de aparafusamento estreitos ou com folga restrita. Seu cabeçote de trabalho engata diretamente na porca, enquanto o cabeçote motorizado removível suporta alterações de configuração entre cabeçotes de trabalho compatíveis. Cinco modelos básicos e 69 variantes de cabeçotes catalogados cobrem configurações confirmadas de 267 a 48.427 N·m e aberturas hexagonais de 19 a 175 mm. A pressão operacional máxima é de 70 MPa e a precisão do torque indicada no catálogo atinge ±3%.

Modelo Básico:	RTH03 RTH05 RTH12 RTH20 RTH40
Status de disponibilidade:



Inquérito Adicionar a cesta Exportation PDF

Modelo:
Série RTH
Marca do Produto:
Baier
Código Do Produto:
RTH

VISÃO GERAL

Chave de torque hidráulica plana oca RTH

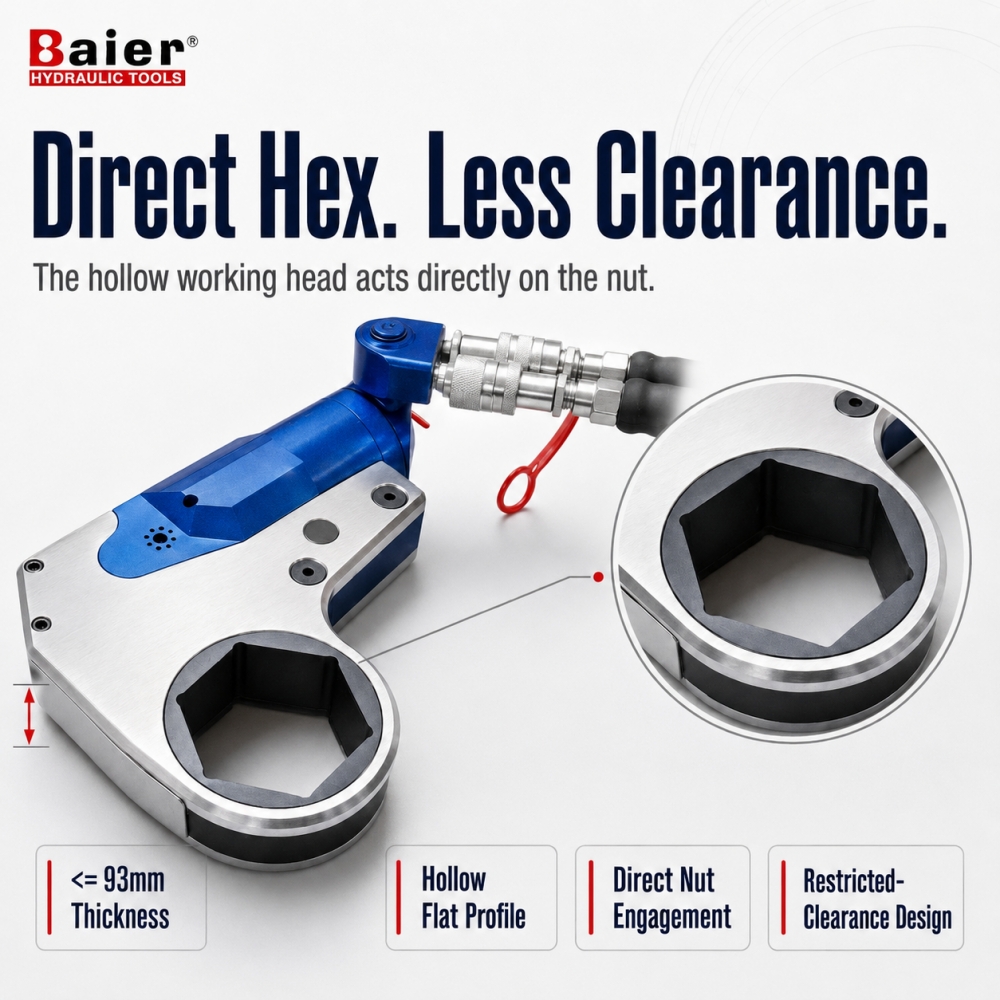

A série Baier RTH é uma chave de torque hidráulica hexagonal direta de baixo perfil para aperto e afrouxamento controlados onde a folga ao redor é limitada. A cabeça de trabalho oca atua diretamente na porca, reduzindo o espaço exigido por um arranjo de soquete quadrado separado.

Principais recursos

Projeto com espaço livre restrito: A cabeça de trabalho oca e plana destina-se a posições de aparafusamento com espaço circundante limitado.
Engate sextavado direto: A cabeça de trabalho engata diretamente na porca.

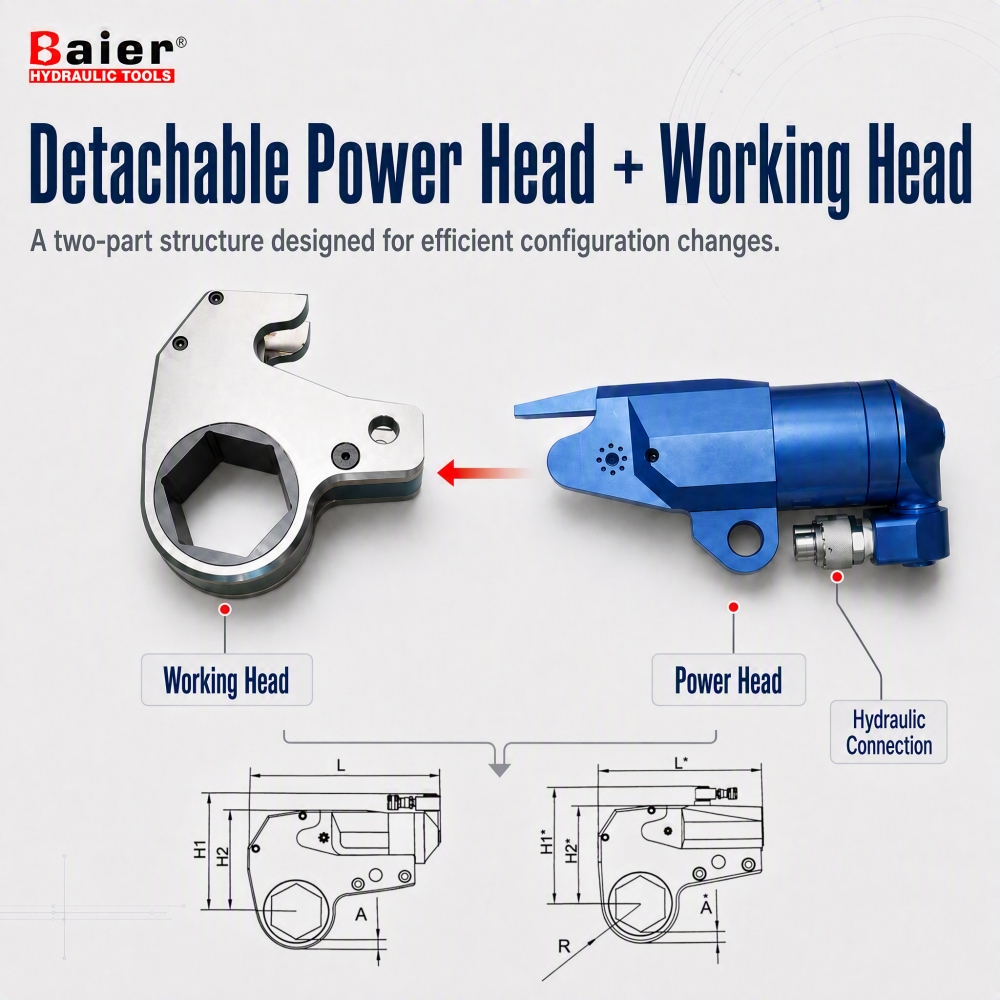

Estrutura removível de duas partes: O cabeçote motorizado e o cabeçote de trabalho separados para alterações de configuração.
Seleção flexível de cabeçotes de trabalho: Cinco modelos básicos abrangem 69 variantes de cabeçotes de trabalho catalogadas.
Ampla cobertura da série: As configurações confirmadas cobrem aberturas hexagonais de 267–48.427 N·m e 19–175 mm.
Operação hidráulica controlada: A pressão máxima de operação é de 70 MPa e a precisão do torque indicada no catálogo é de ±3%.

Importante: Cada cabeça de trabalho tem seus próprios limites de torque e dimensões permitidos. Confirme o modelo base exato e a cabeça antes da cotação.

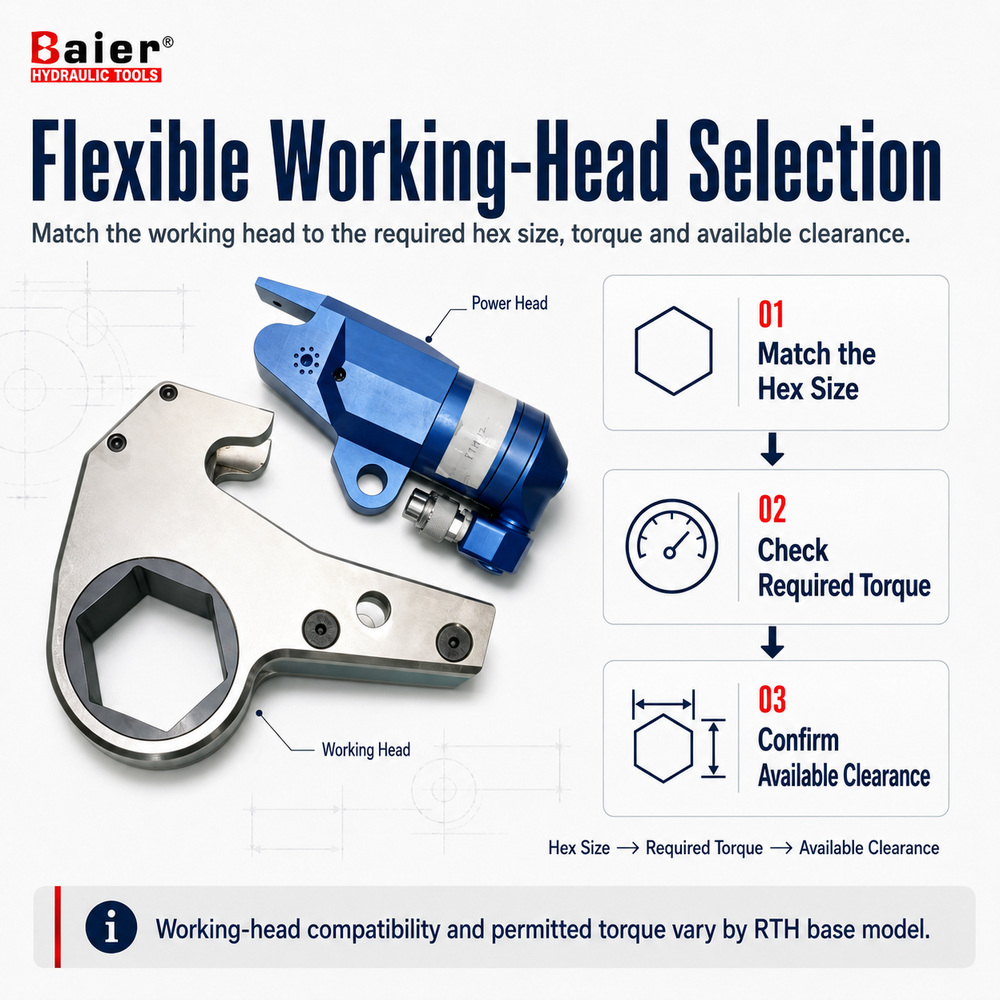

RTH-04-Seleção de cabeça de trabalho.jpg

ESPECIFICAÇÕES

Especificações Técnicas

Série	RTH
Modelos básicos	5
Variantes catalogadas do cabeçote de trabalho	69
Cobertura de torque em série	267–48.427 N·m
Cobertura de abertura hexagonal	19–175 mm
Precisão de Torque	±3%
Pressão Máxima de Operação	70 MPa

Visão geral do modelo básico

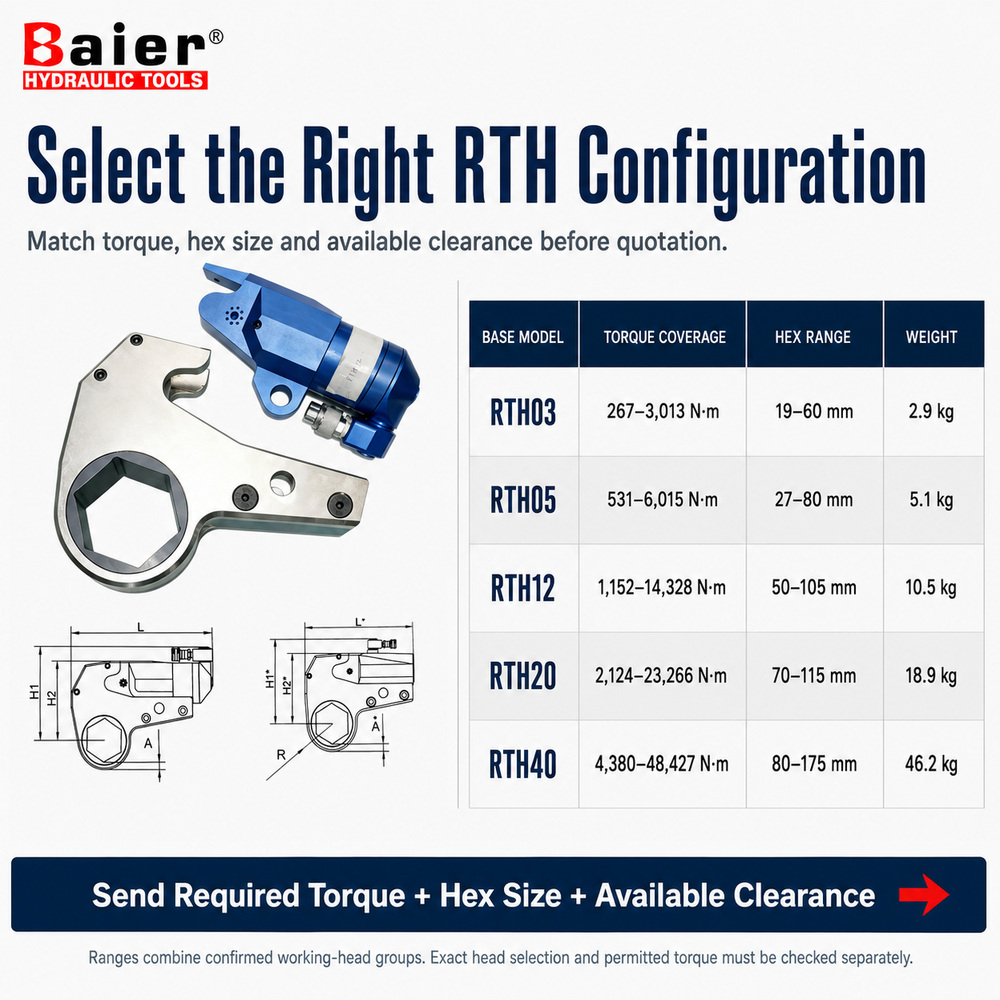

Modelo Básico	Cobertura de Torque Combinada	Faixa Hexadecimal Combinada	Peso da cabeça motorizada
RTH03	267–3.013 N·m	19–60 mm	2,9kg
RTH05	531–6.015 N·m	27–80 mm	5,1kg
RTH12	1.152–14.328 N·m	50–105 mm	10,5kg
RTH20	2.124–23.266 N·m	70–115 mm	18,9kg
RTH40	4.380–48.427 N·m	80–175 mm	46,2kg

Referência do Grupo de Chefe de Trabalho

Modelo Básico	Alcance Hexadecimal	Cobertura de Torque	L	H1	H2	W1	W2	A
RTH03	19–46 mm	267–2.602 N·m	193	125	97	32	51	10–15
RTH03	50–60mm	304–3.013 N·m	193	136	108	32	51	10–11
RTH05	27–65 mm	531–5.386 N·m	250	158	125	41	64	11–19
RTH05	70–80mm	604–6.015 N·m	250	169	136	41	64	11,5–12
RTH12	50–80 mm	1.152–11.725 N·m	310	189	157	52	78	15–15,2
RTH12	85–105 mm	1.430–14.328 N·m	310	214	182	52	78	16–22
RTH20	70–100 mm	2.124–21.243 N·m	378	223	191	64	97	8–21
RTH20	105–115 mm	2.315–23.266 N·m	378	236	204	64	97	18–24
RTH40	80–117 mm	4.380–43.827 N·m	405	291	242	83	93	25–31
RTH40	120–175 mm	4.853–48.427 N·m	425	309	260	83	93	25–34

As dimensões estão em milímetros. A tabela resume os grupos de chefes de trabalho confirmados; as dimensões exatas da cabeça e o torque permitido devem ser verificados para o tamanho hexagonal selecionado.

APLICAÇÕES

Aplicações de aparafusamento com folga restrita

A série RTH foi projetada para conexões aparafusadas industriais onde um arranjo convencional de chave quadrada e soquete não tem folga suficiente ao redor.

Engajamento direto com nozes

A cabeça de trabalho oca se ajusta diretamente ao redor da porca. Este arranjo é útil quando estruturas adjacentes, fixadores próximos ou geometria do equipamento limitam o acesso radial.

Aperto e Afrouxamento Controlados

A chave suporta aperto e afrouxamento hidráulicos controlados dentro da faixa de torque permitida da cabeça de trabalho selecionada.

Confirmação de inscrição

A adequação depende do torque necessário, tamanho hexagonal, folga disponível, geometria da junta e acesso para a conexão hidráulica. Envie um desenho ou fotos dimensionais nítidas quando o espaço for crítico.

SELEÇÃO E CONFIGURAÇÃO

Seleção e configuração do modelo

A seleção RTH requer um cabeçote motorizado compatível e o cabeçote de trabalho correto. Não selecione apenas a partir da gama combinada de modelos básicos.

Confirme o torque de trabalho necessário.
Confirme o tamanho hexagonal da porca.
Meça o espaço disponível ao redor e a altura.
Verifique o torque e as dimensões exatos permitidos do cabeçote de trabalho.

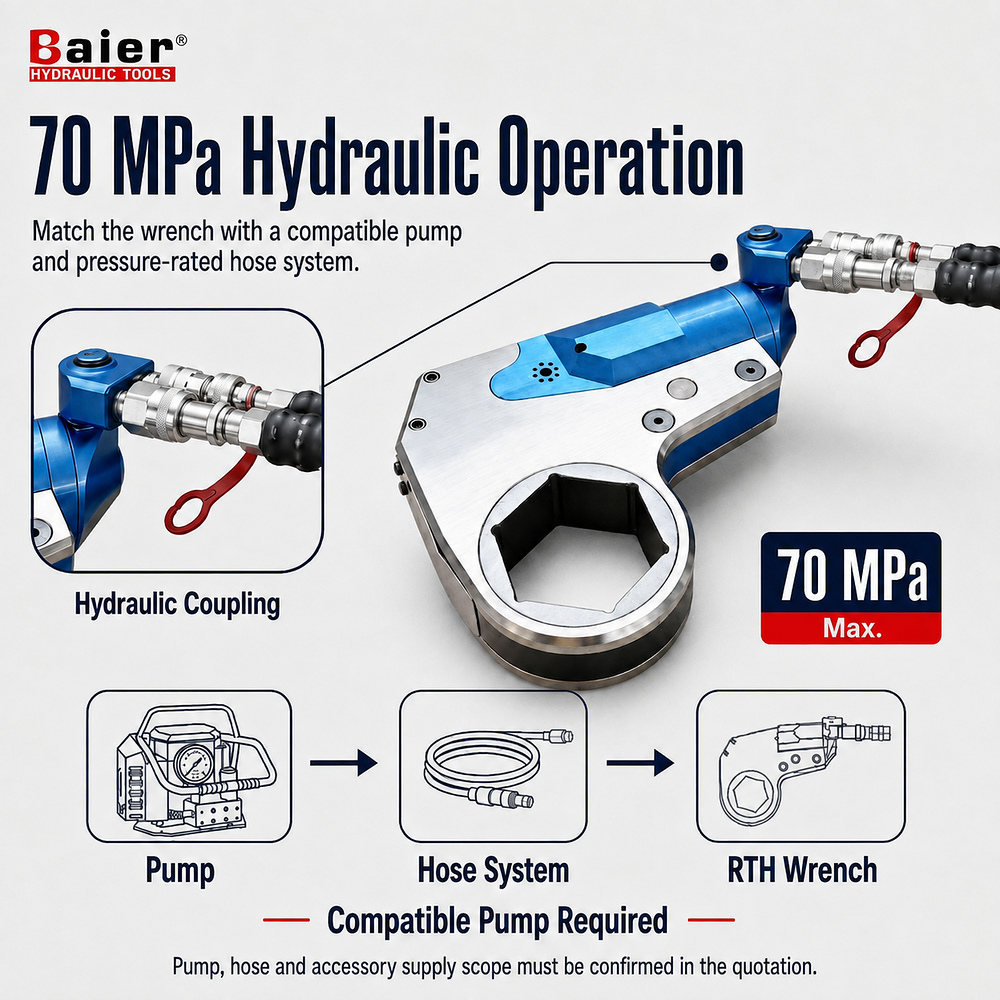

Confirme a conexão hidráulica e a compatibilidade da bomba e da mangueira de 70 MPa.
Envie desenhos conjuntos ou fotos dimensionais, quantidade e mercado de destino para cotação.

Configuração Funcional

Uma configuração RTH selecionada consiste em um cabeçote de alimentação compatível e um cabeçote de trabalho correspondente. Um cabeçote motorizado pode suportar vários cabeçotes de trabalho compatíveis, mas cada combinação deve ser verificada.

O escopo de fornecimento deve ser confirmado

Bomba hidráulica, mangueira, acopladores, cabeçotes de trabalho adicionais, redutores, maleta de transporte e outros acessórios ilustrados não são confirmados como fornecimento padrão. Confirme a cotação e a lista de embalagem antes de fazer o pedido.

Perguntas frequentes

O que é uma chave de torque hidráulica plana e oca?

É uma chave hidráulica de baixo perfil cuja cabeça de trabalho oca engata diretamente na porca, suportando aparafusamento controlado onde a folga ao redor é limitada.

Que faixa de torque a Série RTH cobre?

As configurações de catálogo confirmadas cobrem 267–48.427 N·m em cinco modelos básicos e seus cabeçotes de trabalho compatíveis.

Quais tamanhos hexagonais estão disponíveis?

A gama de cabeças de trabalho catalogadas cobre 19–175 mm. A disponibilidade exata depende do modelo básico selecionado e do cabeçote de trabalho.

Quais são a pressão máxima e a precisão do torque?

A pressão operacional máxima é de 70 MPa e a precisão do torque indicada no catálogo é de ±3%.

Um cabeçote motorizado pode usar cabeçotes de trabalho diferentes?

Sim. Um cabeçote motorizado compatível pode ser emparelhado com vários cabeçotes de trabalho, sujeito à compatibilidade do modelo básico e ao torque permitido de cada cabeçote.

Como seleciono a configuração correta?

Envie o torque necessário, o tamanho do hexágono da porca, a folga disponível e o desenho da junta ou fotos dimensionais. Os limites exatos da cabeça de trabalho devem ser verificados antes da cotação.

A chave funciona sozinha?

Não. Requer uma bomba hidráulica compatível de 70 MPa e um sistema de mangueira com pressão nominal.

A bomba, a mangueira e todos os acessórios ilustrados estão incluídos?

O escopo de fornecimento varia de acordo com o pedido. Confirme a bomba hidráulica, mangueira, acopladores, cabeçotes adicionais, redutores, maleta de transporte e demais acessórios no orçamento.
