Chave de torque pneumática: uma ferramenta poderosa e precisa para aparafusamento controlado

Uma chave de torque pneumática é um instrumento avançado de aparafusamento de rotação contínua acionado por engrenagem planetária, alimentado por ar comprimido, projetado para fornecer torque repetível e de alta precisão, variando de centenas a dezenas de milhares de medidores de Newton, com ruído mínimo, baixa fadiga do operador e precisão de saída contínua certificada dentro de mais ou menos cinco por cento.

Índice

1. Princípios e Funcionalidade

2. Principais vantagens

3. Aplicações Industriais

4. Análise de Seleção: Pneumática vs Elétrica

Princípios e funcionalidade das chaves de torque pneumáticas

Uma chave de torque pneumática opera através da tradução da energia potencial do ar comprimido em força rotacional mecânica de alta proporção por meio de um motor pneumático integrado acoplado diretamente a uma caixa de engrenagens planetária epicíclica de vários estágios, estabelecendo uma saída de torque contínua suave e livre de vibração para juntas de aparafusamento industriais de alta tonelagem.

Do ponto de vista da engenharia, a compreensão da mecânica fundamental de uma chave de torque pneumática começa com a distinção entre ferramentas de rotação contínua e chaves de impacto pneumáticas tradicionais. As ferramentas de impacto padrão dependem de martelos internos que atingem uma bigorna para gerar choques cinéticos intermitentes e descontrolados. Em contraste, uma chave de torque pneumática industrial utiliza um motor de palhetas pneumático projetado com precisão que gira em altas velocidades sob pressão de ar regulada. Esta saída mecânica de alta velocidade e baixo torque alimenta diretamente uma caixa de engrenagens planetárias de vários estágios, que reduz a velocidade de rotação enquanto multiplica exponencialmente o torque de saída. O resultado é uma entrega suave e contínua de energia de torção ao fixador, sem os choques de reação violenta, os riscos acústicos e a variação descontrolada de torque, característica dos acionadores de impacto.

O mecanismo operacional está intrinsecamente ligado à regulação precisa da pressão. Como o torque de saída é uma função matemática direta da pressão do ar fornecida ao motor pneumático, o aparafusamento controlado é obtido ajustando a pressão do ar de entrada por meio de uma unidade de controle de ar externa com um sistema de filtro, regulador e lubrificador. O ajuste preciso da chave de torque é realizado consultando um gráfico de calibração certificado e específico da ferramenta que correlaciona a pressão de entrada em bar ou PSI ao torque de saída em Newton metros ou libras-pé. Quando o ar comprimido atinge o ponto de ajuste de pressão pré-calibrado, o motor pneumático atinge o equilíbrio de travamento dinâmico ou aciona um mecanismo de desligamento automático, parando a rotação precisamente no valor de torque alvo. Esta finalidade previsível da chave de torque mecânica garante que cada parafuso dentro de um conjunto de flange com vários fixadores receba força de tensionamento idêntica.

Em aplicações de campo em plantas de processo europeias, nossas equipes de engenharia analisam especificamente como o projeto da caixa de engrenagens pneumática afeta o acúmulo térmico e a deflexão estrutural. Uma chave de torque pneumática de rotação contínua elimina problemas de picos de calor induzidos por fricção, comumente encontrados em sistemas de aparafusamento hidráulicos durante ciclos de trabalho contínuos. A expansão constante do ar comprimido através do motor da ferramenta exerce um efeito de resfriamento natural na caixa de engrenagens, permitindo operação contínua em linhas de montagem de alto rendimento sem degradação térmica dos lubrificantes internos ou dos perfis dos dentes das engrenagens. Para operações industriais pesadas que exigem alto desempenho contínuo, os engenheiros frequentemente implantam configurações modernas de chaves de torque pneumáticas que combinam engrenagens planetárias de liga de aço de vários estágios com braços de reação ergonômicos para neutralizar forças contrárias rotacionais com segurança.

Funcionalidade

Principais vantagens das chaves de torque pneumáticas em operações industriais

As chaves de torque pneumáticas oferecem vantagens operacionais incomparáveis ​​na indústria pesada, combinando segurança absoluta em conformidade com ATEX em ambientes explosivos perigosos com rotação contínua em alta velocidade, repetibilidade extrema de torque dentro de mais ou menos cinco por cento e segurança ergonômica superior que protege os operadores contra lesões por vibração industrial.

Na montagem de juntas industriais pesadas, as vantagens de uma chave de torque pneumática estendem-se à eficiência mecânica, segurança no local de trabalho e retorno financeiro do investimento. O principal motivador para a seleção da tecnologia pneumática em vez de fontes de energia alternativas reside no seu perfil de segurança inerente à prova de explosão. Refinarias petroquímicas, plataformas petrolíferas offshore, fábricas de processamento químico e minas subterrâneas de carvão representam ambientes onde gases combustíveis, vapores voláteis de hidrocarbonetos e nuvens de poeira transportadas pelo ar estão constantemente presentes. As ferramentas elétricas apresentam riscos intrínsecos de faíscas nas escovas do motor ou nos contatos do interruptor, enquanto as unidades hidráulicas apresentam riscos de vazamento de fluido e linha de pressão.

Uma segunda vantagem decisiva é a velocidade operacional e a produtividade. Enquanto as chaves de torque hidráulicas exigem um movimento alternativo onde o soquete avança passo a passo, uma chave de torque pneumática fornece rotação contínua de 360 ​​graus. Esta capacidade de acionamento contínuo acelera os ciclos de desaperto e aperto em até dez vezes em comparação com alternativas hidráulicas, reduzindo drasticamente o tempo de inatividade para manutenção durante grandes paradas na planta. Além disso, como a forte força de reação é completamente absorvida pelo braço de reação estrutural encostado em um parafuso adjacente ou corpo de flange, a tensão de torque zero é transmitida ao operador da ferramenta. Este design ergonômico elimina a síndrome de vibração mão-braço e a fadiga muscular, cumprindo integralmente as rigorosas diretrizes internacionais de saúde e segurança no local de trabalho.

Ao consultar clientes industriais europeus, abordamos frequentemente a razão pela qual configurações mecânicas específicas são selecionadas para frotas industriais modernas. Os engenheiros de manutenção europeus priorizam a resistência contínua do ciclo de trabalho, desvio mínimo de calibração e capacidade de manutenção rápida. Uma chave de torque pneumática de rotação contínua bem projetada atende a essas demandas por meio de construção mecânica robusta e requisitos de manutenção simplificados. Para revisar especificações abrangentes de engenharia em vários modelos pneumáticos e relações de transmissão, os técnicos geralmente consultam a documentação detalhada da chave de torque pneumática para atender aos requisitos específicos de torque da junta com faixas ideais de torque da ferramenta.

Vantagens das chaves dinamométricas pneumáticas

1. Repetibilidade e precisão superiores: Fornece saída de torque consistente com mais ou menos quatro a cinco por cento de repetibilidade em milhares de ciclos de aparafusamento, garantindo tensionamento igual dos parafusos em flanges de retenção de pressão crítica.

2. Segurança intrínseca em zonas perigosas: Alimentado exclusivamente por ar comprimido sem componentes elétricos, permitindo operação contínua segura em atmosferas explosivas, refinarias e instalações de processamento químico.

3. Rotação Contínua de Alta Velocidade: Executa aperto e tensionamento contínuos de 360 ​​graus do fixador, acelerando as operações de aparafusamento até dez vezes mais rápido do que as chaves hidráulicas convencionais de ação de curso.

4. Proteção ergonômica e torque de reação zero: Os braços de reação estruturais ancoram totalmente as forças contrárias rotacionais contra estruturas rígidas adjacentes, protegendo os operadores contra contragolpes perigosos e exposição a vibrações de longo prazo.

5. Confiabilidade do ciclo de serviço pesado: O resfriamento por expansão pneumática evita o superaquecimento do motor durante operações ininterruptas da linha de produção ou de operações de refinaria, garantindo a disponibilidade ininterrupta da ferramenta.

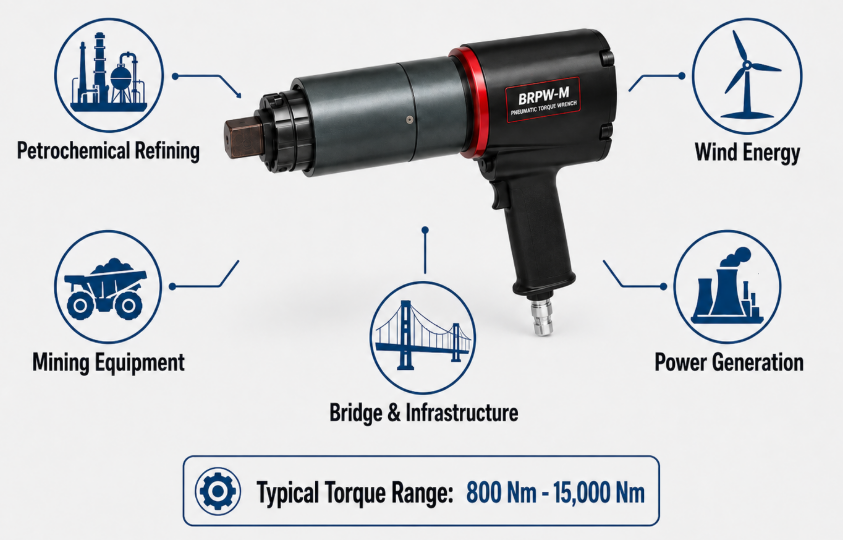

Aplicações Industriais e Implantação Setorial

As chaves de torque pneumáticas industriais são soluções de aparafusamento essenciais para processamento de petróleo e gás, geração de energia, construção de turbinas eólicas, infraestrutura de mineração pesada, manutenção de usinas siderúrgicas e instalação de tubulações em grande escala, onde fixadores de alta tonelagem exigem precisão de carga de fixação verificada.

A versatilidade da chave dinamométrica pneumática torna-a um instrumento indispensável em diversos setores da engenharia industrial pesada. Em refinarias de petróleo e instalações de processamento petroquímico offshore, flanges de tubos de retenção de pressão, trocadores de calor, vasos de reatores e dispositivos de prevenção de explosão dependem da compressão uniforme da junta. A tensão inconsistente do parafuso em um flange de hidrocarboneto pode causar emissões fugitivas catastróficas, contaminação ambiental ou riscos de incêndio. A chave de torque pneumática garante que cada parafuso prisioneiro seja apertado de acordo com as especificações exatas do projeto, seguindo as diretrizes ASME PCC-1 para montagem de junta de flange aparafusada, criando uma vedação hermética que resiste a pressões extremas de fluidos internos e ciclos térmicos.

No setor de energia renovável, especialmente na montagem e manutenção de turbinas eólicas, as aplicações de aparafusamento apresentam desafios de engenharia únicos. Flanges de segmento de torre de turbina eólica, rolamentos de giro, acessórios de cubo e fixadores de raiz de pá exigem altos valores de torque, muitas vezes excedendo vários milhares de metros de Newton, executados em alturas significativas sob estreitas restrições de tempo. Os técnicos de campo contam com sistemas de aparafusamento pneumáticos para velocidades rápidas de desagregação durante o empilhamento de torres. Da mesma forma, na manutenção de equipamentos pesados ​​de mineração – como substituição de esteiras em escavadeiras hidráulicas, instalação de camisas de britadores e torque de porcas de rodas de caminhões de transporte – as ferramentas de aparafusamento pneumáticas fornecem a imensa força necessária para soltar fixadores presos pela corrosão e apertar novos parafusos com precisão em condições extremas de poeira e lama.

Ao analisar a seleção de equipamentos com diretores de projetos globais, avaliamos frequentemente como a infraestrutura da planta impacta a implantação de ferramentas. Embora os sistemas pneumáticos sejam ideais para plantas equipadas com anéis de ar comprimido centralizados, equipes de campo remotas sem compressores pesados ​​a diesel geralmente exigem alternativas elétricas independentes. Para operações de campo onde o fornecimento de ar comprimido não está disponível ou é logisticamente impraticável, os engenheiros especificam sistemas avançados com fio ou bateria, como a chave de torque elétrica série BRAC-S com adaptador de energia , que fornece controle de torque digital preciso diretamente da energia elétrica padrão ou de geradores portáteis.

Aplicativos

1. Flanges petroquímicas e de refino: Aparafusamento de juntas críticas de tubos, tampas de vasos de pressão e placas finais de trocadores de calor de acordo com as rigorosas especificações de assentamento de flanges ASME.

2. Conjunto da torre e do rotor da turbina eólica: tensionamento dos parafusos de ancoragem da fundação, flanges de conexão da seção da torre, suportes do rolamento principal e parafusos da raiz da pá durante a instalação e manutenção programada.

3. Máquinas pesadas de mineração e movimentação de terras: Manutenção de sapatas de esteiras de escavadeiras, revestimentos de moinhos de bolas, pinos de rodas de caminhões de transporte e estruturas estruturais de britadores sob condições severas de sujeira e umidade.

4. Usinas Térmicas, Hidrelétricas e Nucleares: Protegendo carcaças de turbinas a vapor, linhas de vapor de alta pressão, bombas de alimentação de caldeiras e acoplamentos de flanges de comportas durante grandes revisões.

5. Infraestrutura e construção de pontes: Torque de conexões de vigas de aço estruturais, parafusos de aderência por fricção de alta resistência (HSFG) e placas de ancoragem para pistas de guindastes pesados.

Análise de seleção: chaves de torque pneumáticas vs. elétricas

A seleção entre uma chave de torque pneumática e uma chave de torque elétrica depende da disponibilidade operacional da rede de ar, da classificação de áreas perigosas, da portabilidade necessária, da intensidade do ciclo de trabalho e das necessidades de registro de dados digitais para conformidade com garantia de qualidade.

Ao estabelecer padronizações de frota de ferramentas para grandes clientes de engenharia industrial, é essencial uma avaliação comparativa rigorosa entre sistemas de acionamento pneumático e sistemas de acionamento elétrico. Ambos os tipos de ferramentas utilizam caixas de redução planetárias semelhantes para multiplicar o torque, mas suas fontes de energia subjacentes e características de controle do motor criam capacidades operacionais distintas. A chave de torque pneumática é excelente em ambientes industriais contínuos e de serviço pesado, onde a infraestrutura de ar comprimido está prontamente disponível, como fábricas, refinarias e docas secas de estaleiros. As ferramentas pneumáticas apresentam uma relação potência/peso excepcionalmente alta, permitindo dimensões de ferramentas compactas que cabem em ambientes mecânicos restritos. Além disso, como os motores pneumáticos não contêm circuitos eletrônicos, eles são imunes a interferências eletromagnéticas, surtos elétricos e entrada de umidade.

Por outro lado, as chaves dinamométricas elétricas – que utilizam motores CC sem escovas e microcontroladores digitais – oferecem precisão superior, capacidade de programação do usuário e conectividade de dados. As ferramentas elétricas permitem que os operadores definam o torque alvo diretamente por meio de displays digitais, sem a necessidade de gráficos de calibração externos ou reguladores de pressão. As unidades elétricas modernas também suportam algoritmos de aparafusamento de vários estágios, estratégias de aperto de ângulo de giro e registro de dados de torque sem fio em tempo real para manutenção automatizada de registros de controle de qualidade. No entanto, em ciclos contínuos e ininterruptos de aparafusamento sob carga máxima, os motores elétricos geram calor interno que pode desencadear cortes de proteção térmica, enquanto os motores pneumáticos continuam a funcionar frio indefinidamente devido à expansão interna do ar.

Nas nossas consultas técnicas com gestores de fábricas europeus, os clientes perguntam frequentemente porque é que configurações específicas de motores são preferidas na montagem de equipamentos automóveis e pesados. As instalações de fabricação europeias priorizam a rastreabilidade do processo, o baixo consumo de energia e trilhas de auditoria precisas, tornando as chaves elétricas inteligentes altamente atraentes para os locais de montagem das fábricas. Por outro lado, as paradas de manutenção pesada nos setores offshore e petroquímico continuam fortemente dominadas por ferramentas pneumáticas devido aos padrões de segurança contra explosão ATEX e à durabilidade mecânica robusta. A compreensão dessa dualidade operacional permite que os engenheiros implantem a tecnologia de parafusamento exata necessária para cada cenário operacional.

Quando escolher chaves de torque pneumáticas versus elétricas

1. Escolha Pneumático ao operar em ambientes ATEX explosivos, onde faíscas elétricas ou componentes eletrônicos apresentam riscos à segurança.

2. Escolha Pneumático para aparafusamento contínuo e ininterrupto 24 horas por dia, 7 dias por semana, onde o acúmulo térmico da ferramenta deve ser completamente eliminado.

3. Escolha Elétrico ao trabalhar em locais remotos sem compressores de ar estacionários ou geradores de ar diesel portáteis pesados.

4. Escolha Elétrica quando as especificações de qualidade da junta exigirem exibição digital de torque, estratégia de ângulo de giro e registro automatizado de dados de aperto de parafusos.

5. Escolha Pneumático para ambientes marítimos externos agressivos e com alta umidade, onde os conectores elétricos expostos podem corroer ou entrar em curto-circuito.

Diretrizes de manutenção e confiabilidade operacional: Para manter a precisão calibrada dentro de mais ou menos quatro por cento e garantir a confiabilidade mecânica a longo prazo de uma chave de torque pneumática, as equipes de engenharia devem aplicar um protocolo rigoroso de manutenção preventiva. Primeiro, sempre opere a ferramenta com uma unidade de controle de ar em linha (filtro-regulador-lubrificador) posicionada a cinco metros da ferramenta para remover a umidade, evitar corrosão no motor pneumático e alimentar óleo limpo para ferramentas pneumáticas ISO VG 32 a uma taxa de 2 a 3 gotas por minuto. Em segundo lugar, inspecione regularmente o braço de reação quanto a microfraturas, rebarbas ou deformações, pois os braços de reação danificados alteram a distância do braço de alavanca e introduzem erros de medição durante cargas de alto torque. Terceiro, verifique a recalibração anual de acordo com os padrões ISO 6789 em uma bancada de testes de transdutores de torque certificada. O ajuste adequado da chave de torque e a calibração da pressão evitam desvios mecânicos, garantindo que a ferramenta continue a cumprir sua finalidade crítica de chave de torque ao manter a integridade estrutural dos parafusos em ambientes industriais exigentes.

Conclusão técnica abrangente e perspectivas do setor

Em resumo, a chave de torque pneumática continua sendo um dos instrumentos mais confiáveis, poderosos e precisos disponíveis para engenheiros industriais modernos para aparafusamento controlado. Ao combinar rotação suave e contínua, desempenho excepcional de potência/peso, segurança intrínseca contra explosão ATEX e repetibilidade de torque precisa, as chaves de torque pneumáticas atendem aos mais exigentes desafios de integridade de juntas em manufatura pesada, refino petroquímico, geração de energia e construção de infraestrutura. A seleção da ferramenta de aparafusamento ideal requer uma avaliação equilibrada das utilidades do local, classificações de segurança ambiental, demandas de serviço contínuo e requisitos de verificação de qualidade. Quando integrados com filtragem de ar adequada, calibração regular e procedimentos operacionais treinados, os torquímetros pneumáticos proporcionam integridade de junta impecável, zero falhas inesperadas de flange e máxima produtividade operacional a longo prazo.
