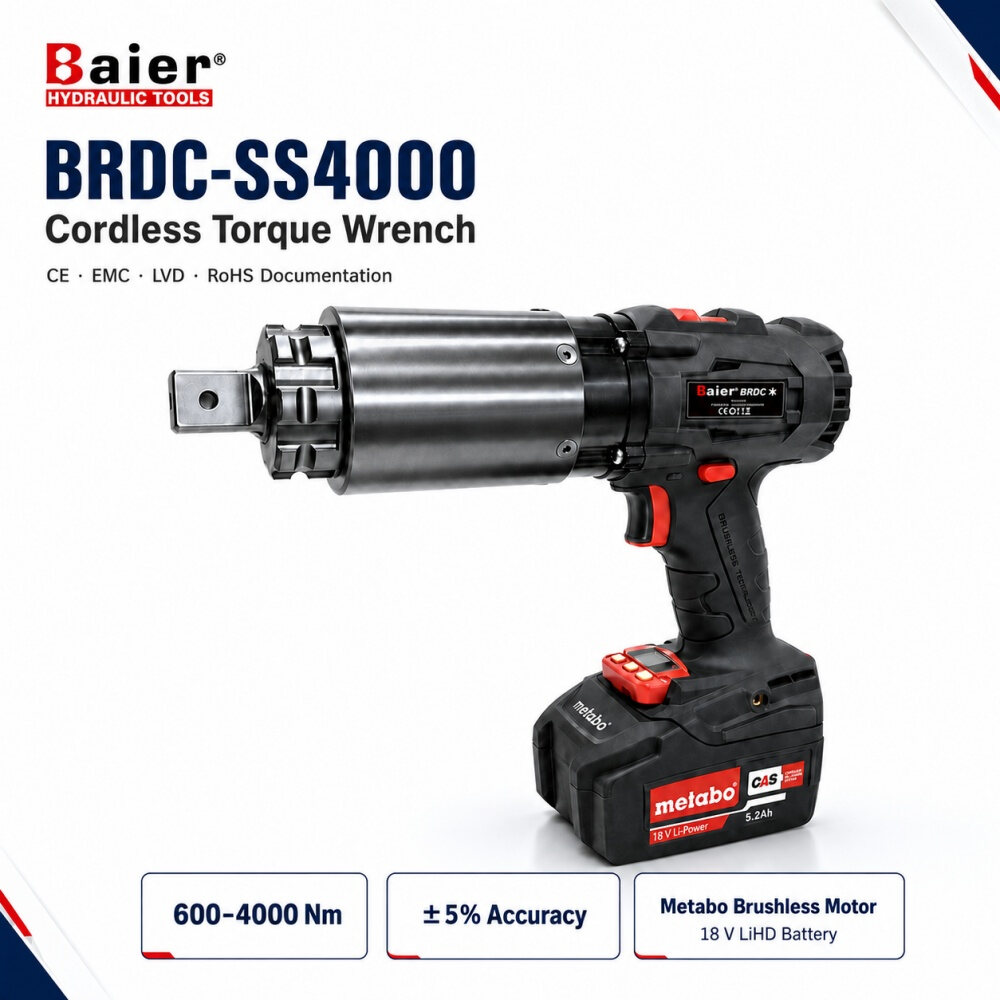

Chave de torque sem fio BRDC-SS4000 para
Breve descrição
A Baier BRDC-SS4000 é uma chave de torque sem fio controlada e sem impacto para tarefas selecionadas de montagem e manutenção de turbinas eólicas. Ele fornece 600–4000 Nm por meio de um acionamento quadrado de 1 pol. com precisão de torque de ±5% e repetibilidade de ±2%. O seu motor sem escovas da marca Metabo e a bateria LiHD de 18 V da marca Metabo suportam aparafusamento elevado, remoto e na área da nacela sem um cabo de alimentação externo, bomba hidráulica ou mangueira.
Quatro destaques de front-end
600–4000 Nm | Faixa de torque ajustável para tarefas selecionadas de manutenção eólica de médio a alto torque |
Saída controlada | ±5% de precisão | ±2% de repetibilidade | operação sem impacto |

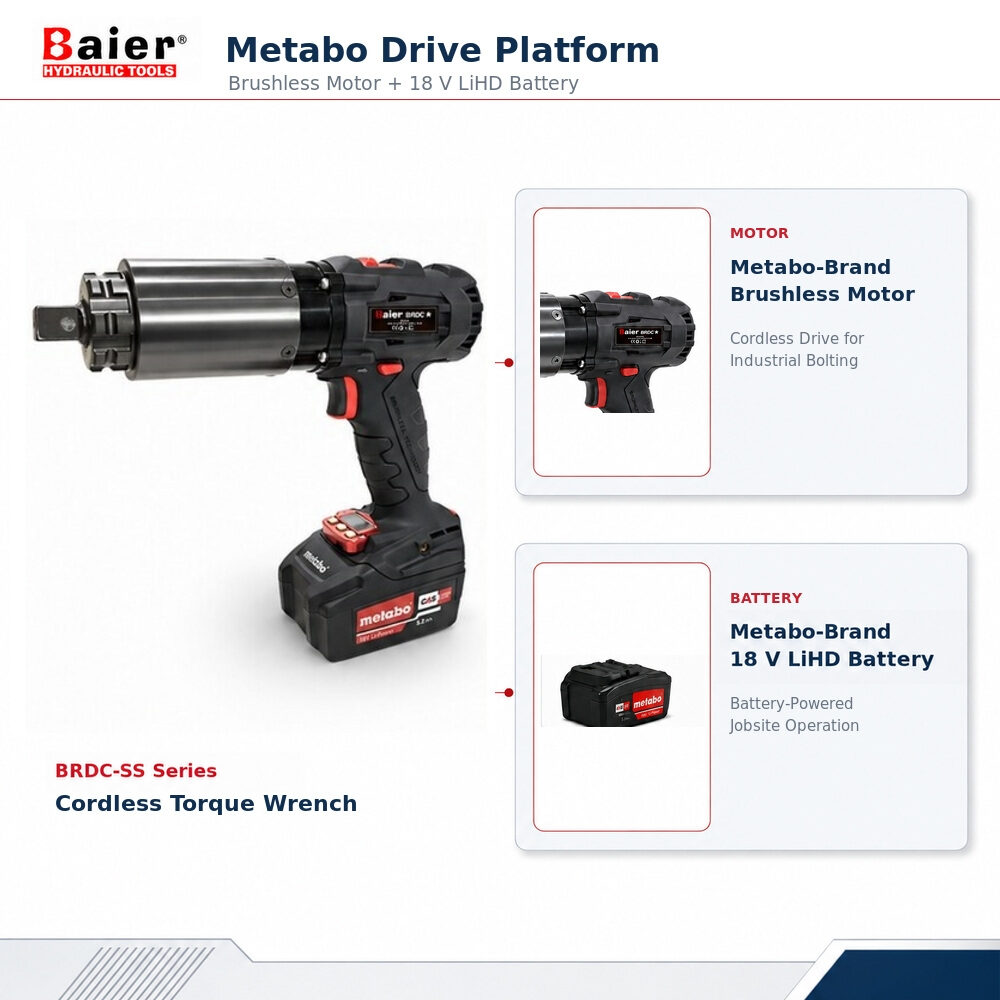

Plataforma de acionamento Metabo | Motor sem escova da marca Metabo | Bateria LiHD de 18 V da marca Metabo |
Opções de projeto | Apertando registros | opcional | conectividade suporte de braço de reação personalizado |
CTA principal
seleção de modelo de solicitação de manutenção de turbina eólica
Por que ele se adapta a tarefas selecionadas de aparafusamento de turbinas eólicas
Acesso sem fio
Trabalhe em áreas elevadas e remotas sem direcionar um cabo de alimentação externo, mangueira hidráulica ou bomba até o ponto de aperto.
Saída de Torque Controlado
A configuração de torque digital, a precisão de ±5% e a repetibilidade de ±2% suportam o aperto controlado dentro da faixa de modelos.
Opções de dados do projeto
As configurações suportadas podem armazenar registros de aperto e adicionar conectividade Wi-Fi, Bluetooth ou 4G para requisitos de dados do projeto.
Correspondência de ponto de reação
Os braços de reação padrão e personalizados podem ser avaliados em relação à geometria da junta, ao espaço disponível e ao ponto de reação real.
Nota de seleção de modelo
Para operação repetitiva de rotina, o torque de trabalho especificado normalmente deve permanecer igual ou inferior a aproximadamente 80% do máximo do modelo - cerca de 3.200 Nm para BRDC-SS4000.
Seção de aplicação de turbinas eólicas
Aplicações típicas de turbinas eólicas
· Montagem e manutenção de equipamentos Nacelle
· Aparafusamento da caixa de engrenagens e da base do gerador
· Conexões selecionadas de cubo e rolamento
· Fixadores selecionados do sistema de guinada
· Substituição de componentes e manutenção programada
· Trabalho de campo elevado onde cabos ou mangueiras externas restringem o acesso
Nota de aplicação importante A adequação depende do procedimento de aperto aprovado pelo fabricante da turbina eólica, do torque especificado, do tamanho do parafuso e do soquete, do ponto de reação e do espaço operacional disponível. O BRDC-SS4000 não substitui automaticamente torquímetros hidráulicos ou tensores de parafusos hidráulicos para parafusos de fundação, grandes conexões torre-flange ou outras juntas críticas. |
Dados Técnicos
Modelo | BRDC-SS4000 |
Tipo de produto | Chave dinamométrica sem fio controlada e sem impacto |
Faixa de torque | 600–4000 Nm |
Precisão de torque | ±5% |
Repetibilidade | ±2% |
Unidade quadrada | 25,4 mm (1 pol.) |
Velocidade sem carga | 1,8 rpm |
Dimensões de referência A/B/C/D | 300/85/85/267mm |
Plataforma motorizada | Motor sem escova da marca Metabo |
Plataforma de bateria | Bateria LiHD de 18 V da marca Metabo |
Controlar | Configuração digital de torque; modo torque mais ângulo disponível em configurações suportadas |
Funções de dados | Até 65.536 registros de aperto em configurações suportadas |
Conectividade | Módulos Wi-Fi, Bluetooth e 4G disponíveis como opções de configuração |
Garantia | 12 meses; o escopo final segue o contrato confirmado |
Seções de recursos

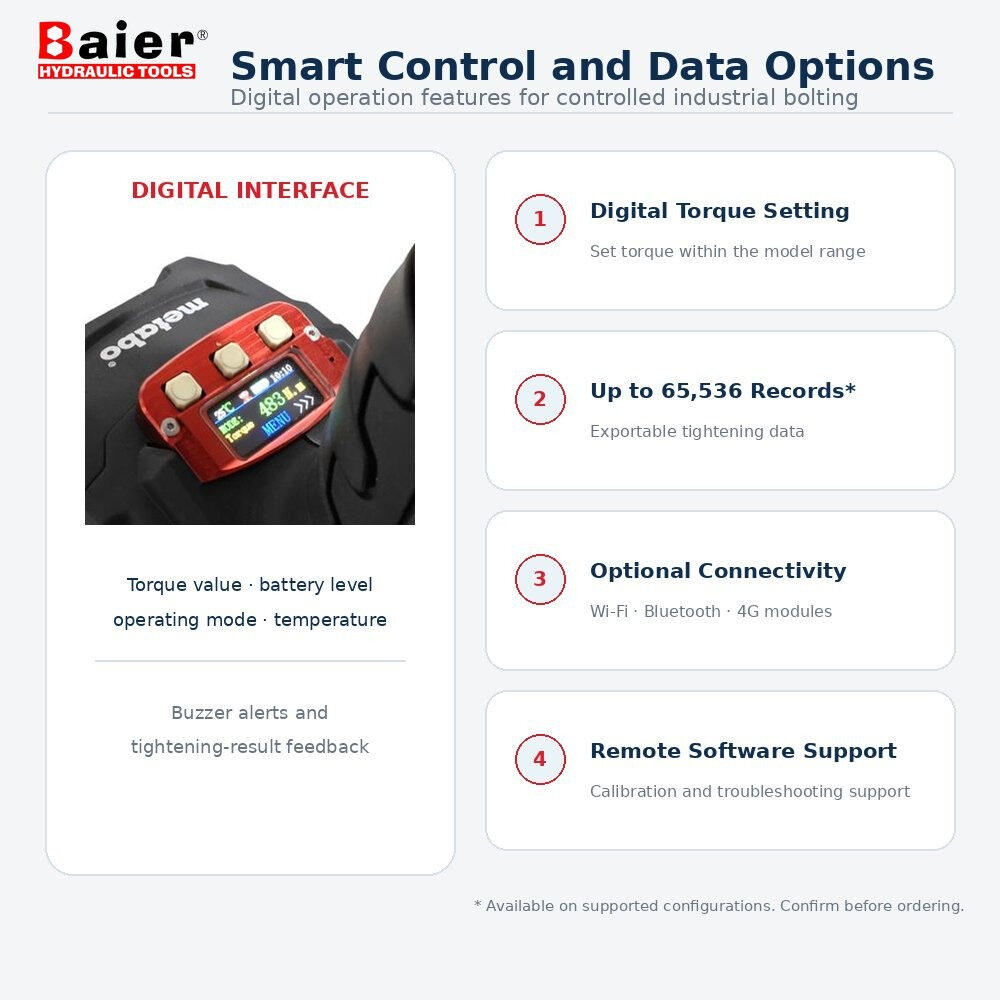

Opções de controle digital e dados de aperto
A interface digital mostra informações operacionais, incluindo valor de torque, nível da bateria, modo operacional e temperatura. Alertas sonoros e feedback do resultado do aperto apoiam o operador durante o ciclo de aperto.
Armazenamento de dados, exportação, suporte remoto de software e módulos de conectividade dependem da configuração. Confirme as funções necessárias antes de fazer o pedido.

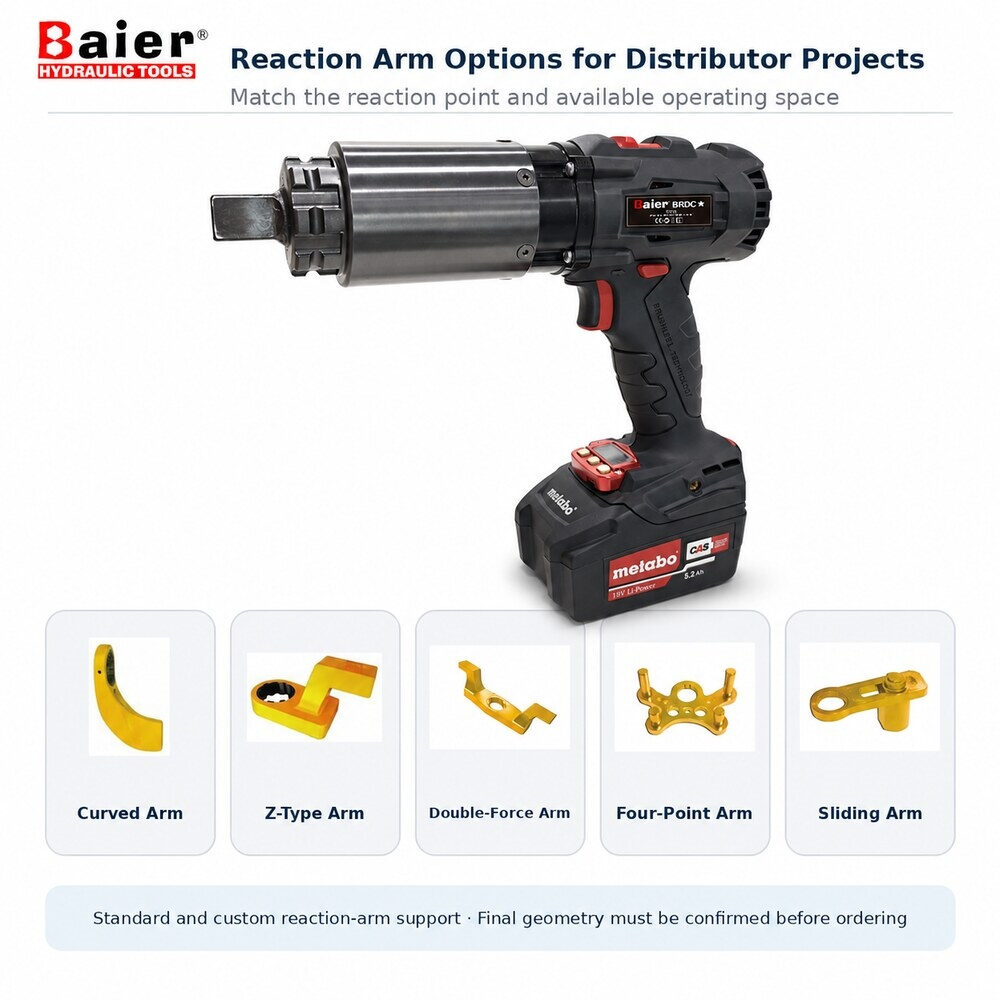

Opções de braço de reação para projetos de turbinas eólicas
A geometria do braço de reação deve corresponder ao ponto de apoio real e ao espaço operacional disponível. A Baier pode avaliar opções padrão curvas, tipo Z, força dupla, quatro pontos e braço deslizante, bem como geometria personalizada para projetos confirmados.
Forneça fotografias ou desenhos das juntas, tamanho do encaixe, folgas circundantes e o ponto de reação proposto antes de finalizar o braço.

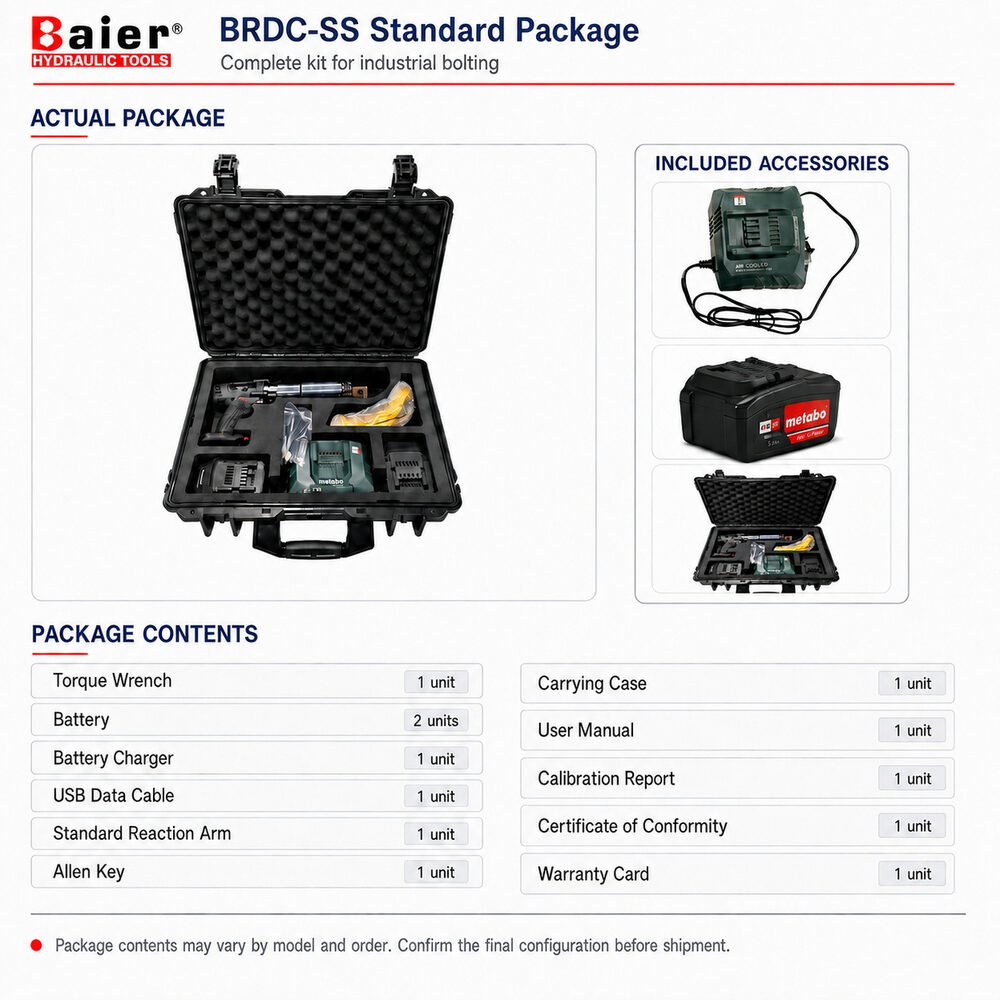

9. Pacote Padrão
· Chave dinamométrica - 1 unidade
· Bateria - 2 unidades
· Carregador de bateria – 1 unidade
· Cabo de dados USB - 1 unidade
· Braço de reação padrão - 1 unidade
· Chave Allen – 1 unidade
· Maleta de transporte – 1 unidade
· Manual do usuário - 1 unidade
· Relatório de calibração - 1 unidade
· Certificado de conformidade – 1 unidade
· Cartão de garantia – 1 unidade
O conteúdo do pacote pode variar de acordo com o modelo, configuração e pedido. Confirme a lista de embalagem final antes do envio.
Documentação e Apoio ao Projeto
Os documentos de conformidade EMC, LVD e RoHS fornecidos identificam diretamente o BRDC-SS4000 junto com BRDC-SS800 e BRDC-SS2000. Uma verificação de conformidade separada lista o BRDC-SS4000 entre os tipos de produtos avaliados de acordo com os padrões relacionados à Diretiva de Máquinas.
Certificado de Conformidade EMC | STL2025E1127322C-Y1 |
Certificado de Conformidade LVD | STL2025S1127323C-Y1 |
Certificado de Conformidade RoHS | STL2025R1127324C-Y1 |
Verificação relacionada à Diretiva de Máquinas | ICR/VC/H8U250205 |
Documentação de calibração | Para a ferramenta fornecida confirmada |
Garantia | 12 meses; escopo segue o contrato confirmado |
Redação necessária A aplicabilidade do documento deverá ser confirmada de acordo com a configuração fornecida e mercado de destino. |
Imagem de documentação para upload de página
CTA de seleção de modelo
Para confirmar se o BRDC-SS4000 corresponde à junta da turbina eólica, solicite as seguintes informações:
· Torque de aperto necessário e procedimento de aperto aprovado
· Tamanho do parafuso e do soquete
· Componente da turbina eólica ou posição dos parafusos
· Ponto de reação disponível e folga circundante
· Fotografias ou desenhos de aplicação
· Funções necessárias de gravação de dados ou comunicação
Se o torque normal do projeto estiver frequentemente acima de aproximadamente 3.200 Nm, a Baier avaliará uma solução de torque elétrico ou hidráulico sem fio de maior capacidade.
Botão CTA
Solicite um orçamento
Perguntas frequentes
O BRDC-SS4000 é adequado para todos os parafusos de turbinas eólicas?
Não. Destina-se a juntas selecionadas cujo torque especificado, tamanho do soquete, ponto de reação e espaço operacional correspondem à ferramenta. Parafusos de fundação, conexões torre-flange grandes e juntas que requerem tensionamento hidráulico devem seguir o procedimento aprovado pelo fabricante da turbina.
Qual é a faixa de torque do BRDC-SS4000?
A faixa de torque ajustável é de 600–4000 Nm. Para trabalho repetitivo de rotina, o torque alvo normalmente deve permanecer igual ou inferior a aproximadamente 3.200 Nm.
Quais áreas de turbinas eólicas podem ser avaliadas para este modelo?
As áreas de avaliação típicas incluem equipamentos de nacela, caixas de engrenagens e geradores, juntas selecionadas de cubo e rolamento, fixadores selecionados do sistema de guinada e tarefas de manutenção elevadas.
Os dados de aperto e as funções sem fio são padrão?
Não em todas as configurações. Até 65.536 registros e módulos Wi-Fi, Bluetooth ou 4G estão disponíveis em configurações suportadas e devem ser confirmados antes do pedido.
O braço de reação pode ser personalizado?
Sim. As opções de braços de reação padrão e personalizados podem ser avaliadas a partir do desenho da junta, tamanho do soquete, folga disponível e ponto de apoio real.
O que está incluído no pacote padrão?
O pacote típico inclui chave inglesa, duas baterias, carregador, cabo de dados USB, braço de reação padrão, chave Allen, maleta de transporte, manual do usuário, relatório de calibração, certificado de conformidade e cartão de garantia. A lista de embalagem final é confirmada por pedido.
Quais documentos identificam o BRDC-SS4000?
Os documentos de conformidade EMC, LVD e RoHS fornecidos identificam o BRDC-SS4000. Uma verificação de conformidade separada também lista o BRDC-SS4000 entre seus tipos de produtos. A aplicabilidade deverá ser confirmada para a configuração fornecida e mercado de destino.
Que garantia é fornecida?
A Baier oferece garantia de 12 meses. O escopo final da garantia segue o contrato confirmado e configuração fornecida.
