Chaves de torque hidráulicas de acionamento quadrado versus de baixo perfil: como escolher para aplicações com folga limitada

Chaves de torque hidráulicas de acionamento quadrado versus de baixo perfil: como escolher para aplicações com folga limitada

Para aparafusamento industrial, a capacidade de torque é apenas uma parte da seleção da ferramenta. Uma chave inglesa pode atingir o torque necessário e ainda assim ficar inutilizável se o alojamento, soquete, cassete ou ponto de reação não se encaixar na junta. É por isso que o espaço disponível deve ser verificado antes de encomendar uma chave dinamométrica hidráulica.

As duas configurações mais comuns são a chave de torque hidráulica de acionamento quadrado e a chave de torque hidráulica de perfil baixo ou tipo cassete. Cada um resolve um problema de acesso diferente. A escolha certa depende da geometria da junta, tamanho da porca, torque alvo, ponto de reação e configuração do sistema hidráulico.

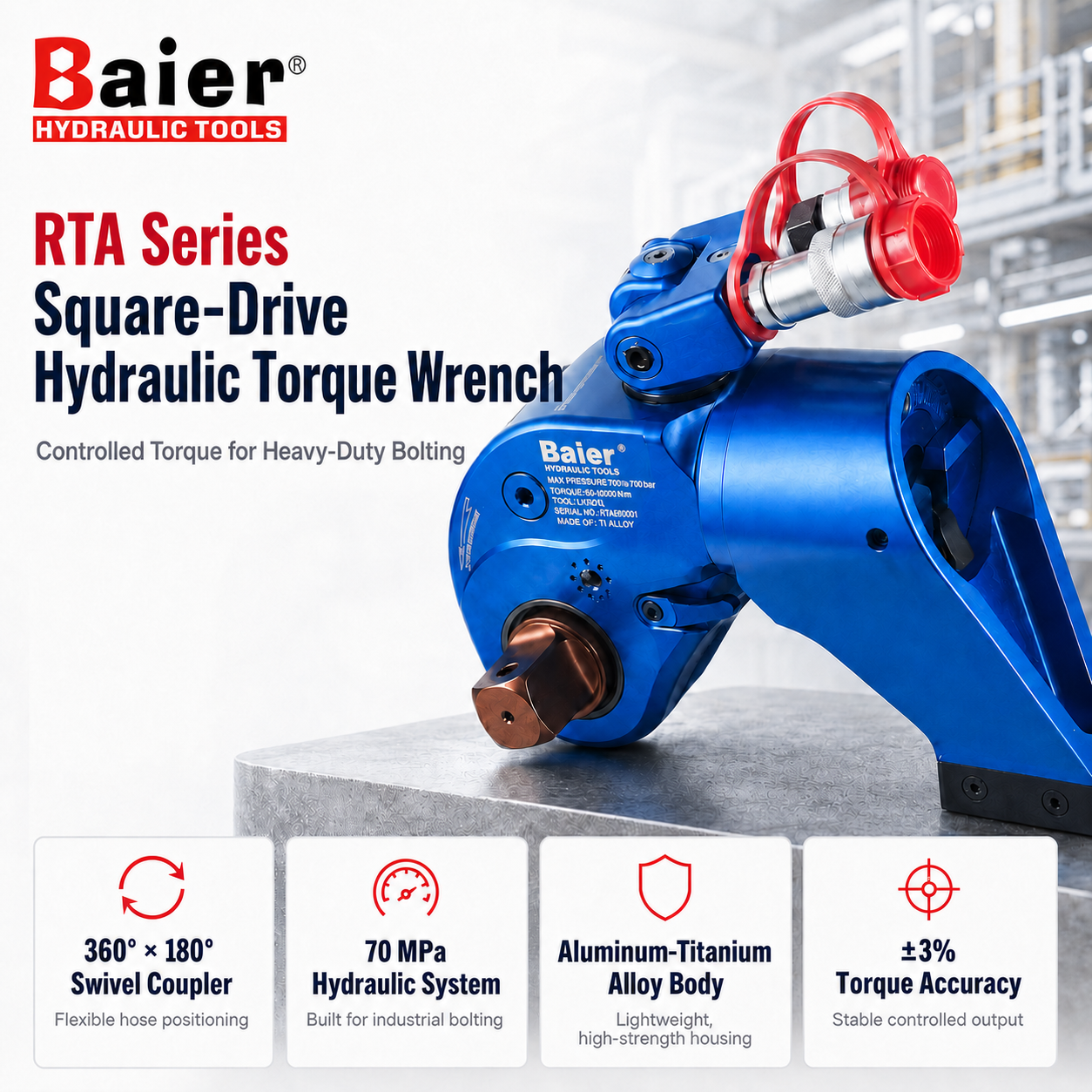

O que é uma chave de torque hidráulica de acionamento quadrado?

Uma chave quadrada usa um soquete removível para engatar a porca ou a cabeça do parafuso. da Baier A chave de torque hidráulica de acionamento quadrado da série RTA cobre 167 a 69.283 Nm e usa um braço de reação ajustável de 360 ​​graus com um acoplamento giratório de 360 ​​graus x 180 graus. Seu arranjo de soquete intercambiável torna-o prático quando um cabeçote motorizado precisa atender a vários tamanhos de porcas.

Escolha um design de acionamento quadrado quando houver espaço suficiente acima e ao redor do fixador para o soquete, o alojamento da chave e o braço de reação. Muitas vezes é a escolha mais flexível para manutenção geral, trabalhos de flange e projetos que envolvem vários tamanhos de fixadores.

• Soquetes intercambiáveis ​​suportam diferentes tamanhos de porcas.

• Uma ampla faixa de torque é adequada para aparafusamentos industriais em geral.

• O braço de reação deve estar apoiado em uma superfície de reação estável e aprovada.

• A altura combinada do soquete e da ferramenta deve caber dentro da folga vertical disponível.

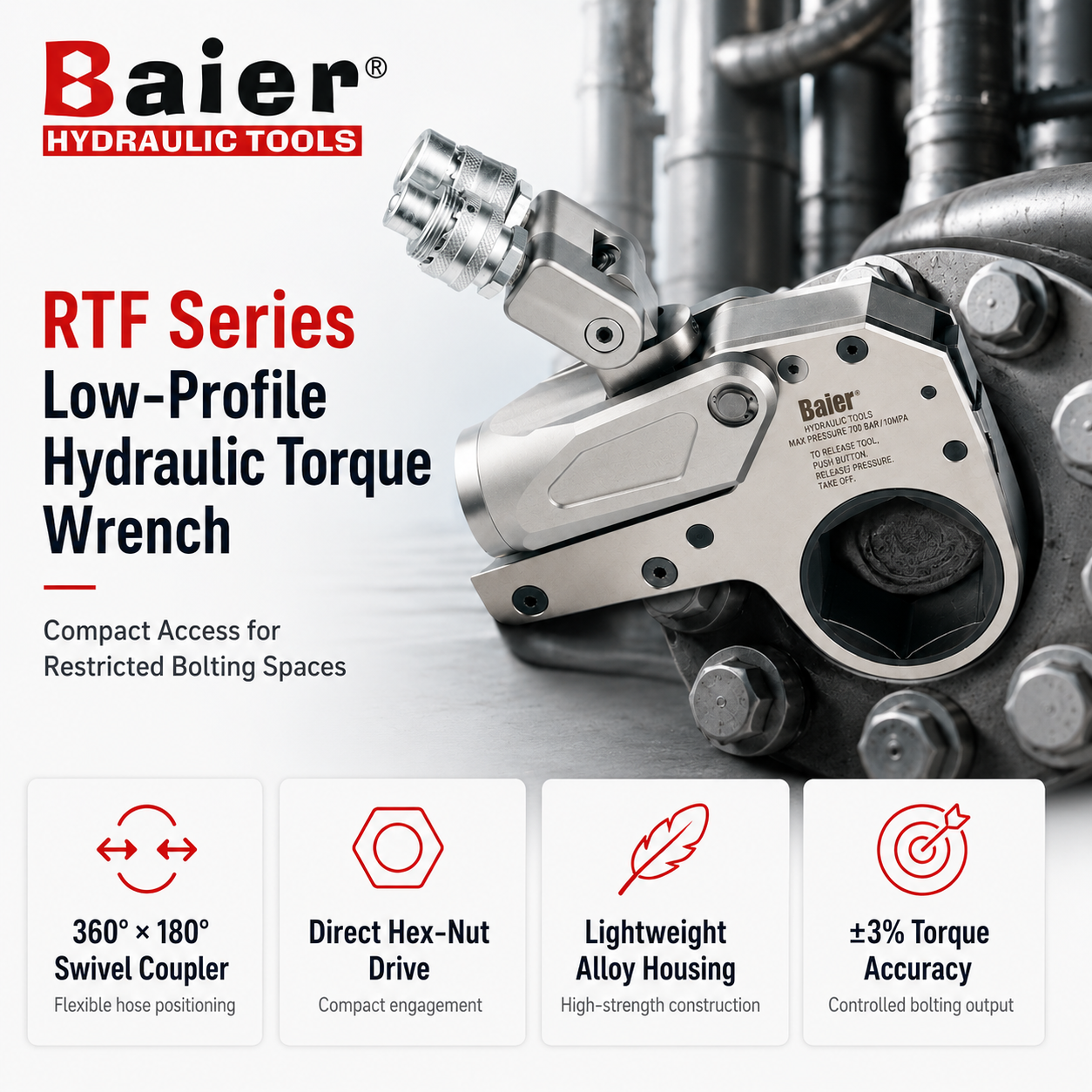

O que é uma chave de torque hidráulica de baixo perfil?

Uma chave de perfil baixo separa o cabeçote hidráulico de um cassete intercambiável ou cabeçote de trabalho. O cassete engata na porca sextavada diretamente pela lateral. A chave de torque hidráulica de baixo perfil da série RTF cobre 232 a 44.593 Nm e é projetada para juntas onde uma chave quadrada convencional e um soquete seriam muito altos.

Escolha um projeto de baixo perfil quando a folga vertical for a principal restrição, como flanges de tubos, bases de equipamentos, máquinas compactas e outros conjuntos pouco espaçados. O cassete ainda deve ser selecionado para o tamanho correto da porca transversal e suas dimensões externas devem ser verificadas em relação a obstruções próximas.

• O cassete fino reduz a altura necessária acima da porca.

• O engate direto da porca sextavada é útil em juntas com folgas estreitas.

• Diferentes tamanhos de porcas normalmente requerem tamanhos correspondentes de cassetes ou cabeças de trabalho.

• A saliência do pino, a largura do cassete e a superfície de reação disponível ainda devem ser verificadas.

Square Drive vs Low Profile: comparação rápida

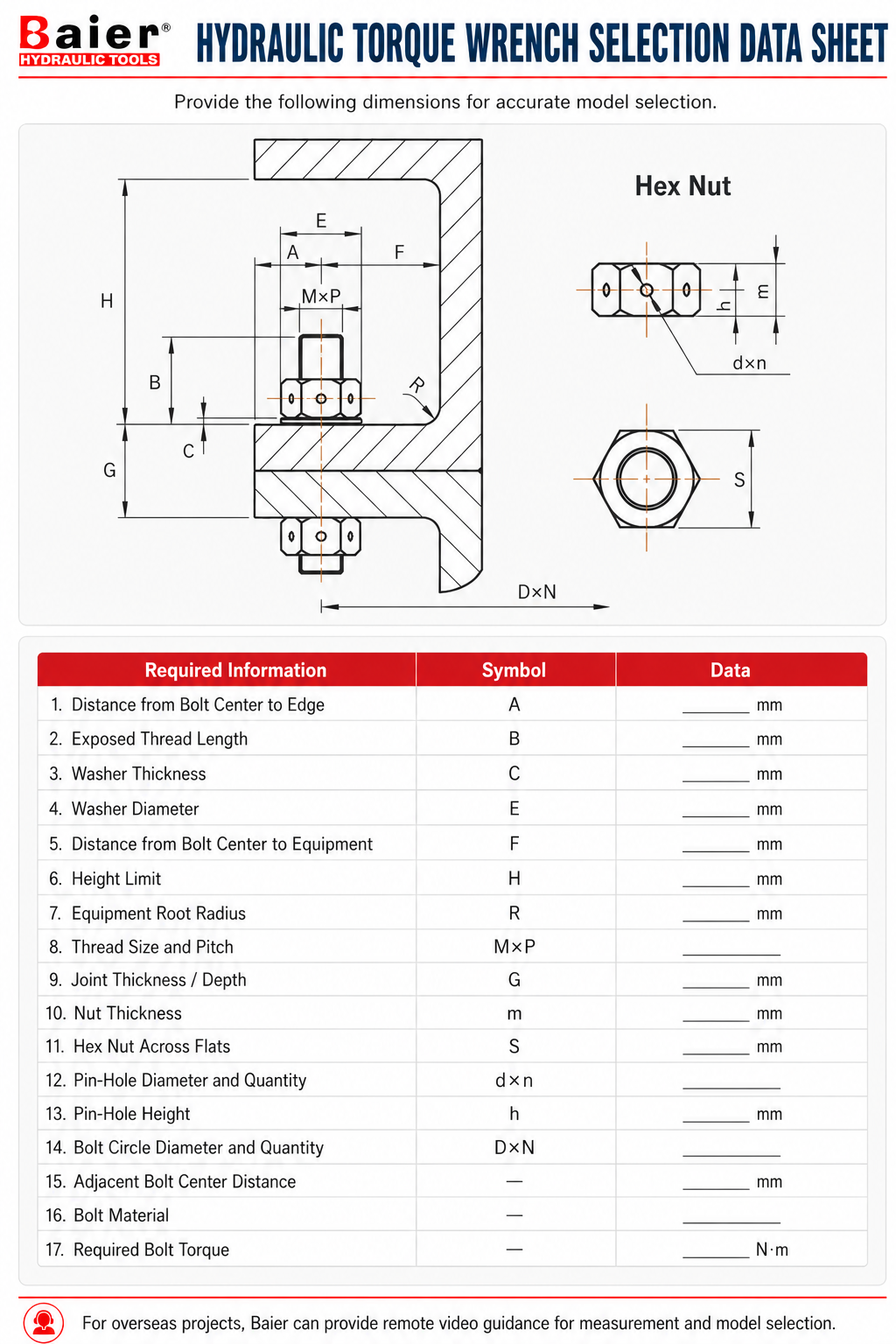

Quais medições de site são mais importantes?

Não selecione a chave apenas a partir de uma fotografia. Comece com duas medições de folga primária e, em seguida, forneça os dados de suporte da junta necessários para confirmar a configuração completa.

1. Folga radial: meça da linha central do fixador até a obstrução mais próxima. Isso ajuda a determinar se o corpo da chave, o cassete e o arranjo de reação podem se ajustar à junta.

2. Folga vertical: meça do topo da porca ou pino até a obstrução acima dela. Isto determina se uma chave quadrada mais soquete pode ser instalada ou se um cassete de baixo perfil é necessário.

Forneça também as seguintes informações:

• Tamanho e passo da rosca do parafuso e dimensão transversal da porca

• Torque de aperto ou afrouxamento necessário

• Comprimento do pino exposto acima da porca

• Superfície de reação disponível e direção de aperto

• Fotos ou vídeos nítidos mostrando a articulação completa e obstruções próximas

• Detalhes da bomba hidráulica, mangueira e acoplamento se o equipamento existente for reutilizado

Suporte remoto de vídeo para projetos no exterior

Para projetos no exterior, a seleção pode começar sem uma visita pessoal ao local. A Baier pode fornecer orientação remota por vídeo para que o engenheiro ou distribuidor do cliente meça os pontos de referência corretos enquanto a junta fica visível na câmera.

Um fluxo de trabalho típico de seleção remota é:

1. Envie a especificação do parafuso, torque alvo, descrição da aplicação e fotos gerais.

2. Participe de uma videochamada com uma fita métrica ou paquímetro disponível na articulação.

3. Meça o tamanho da porca, a folga radial, a folga vertical, a saliência do pino e a área de reação proposta sob orientação.

4. A Baier analisa o envelope da ferramenta, o tamanho do soquete ou cassete, o arranjo de reação e a compatibilidade do sistema hidráulico.

5. O cliente recebe um modelo e configuração recomendados para verificação final no local de trabalho antes da operação.

Quando faz sentido manter os dois tipos?

Um único projeto pode conter diversas geometrias de juntas. As posições de flange abertas podem ser adequadas para uma chave quadrada, enquanto as posições rebaixadas ou pouco espaçadas no mesmo ativo podem exigir um cassete de baixo perfil. Distribuidores e equipes de manutenção que atendem vários setores podem, portanto, manter ambos os sistemas disponíveis, juntamente com os soquetes e cabeçotes de trabalho usados ​​com mais frequência.

Se nenhuma configuração padrão for adequada, não force a posição da ferramenta nem improvise o ponto de reação. Compartilhe o desenho da junta e as medições para avaliação de um braço de reação, soquete, cabeçote de trabalho ou outra configuração de engenharia adequada.

Lista de verificação de seleção final

• O torque necessário está dentro da faixa operacional especificada do modelo selecionado.

• O tamanho da porca ou da cabeça do parafuso corresponde ao soquete ou cassete.

• As folgas verticais e radiais são suficientes para todo o envelope da ferramenta.

• Um ponto de reação estável está disponível e aprovado para a direção da carga.

• A pressão da bomba, as mangueiras e os acoplamentos são compatíveis com o sistema de chave.

• A configuração final foi verificada em relação às dimensões reais do local de trabalho.

Precisa de ajuda para confirmar o ajuste?

Envie à Baier a especificação do parafuso, torque alvo, medidas de folga e fotos do local de trabalho. Para clientes estrangeiros, podemos providenciar orientação remota em vídeo para medição, seleção de modelo, configuração e operação com base nas instruções fornecidas. Nossa equipe ajudará a avaliar se uma chave de torque hidráulica de acionamento quadrado ou de baixo perfil é o ponto de partida mais adequado para sua aplicação.
