Como escolher uma bomba de chave de torque hidráulica para aparafusamento em campo

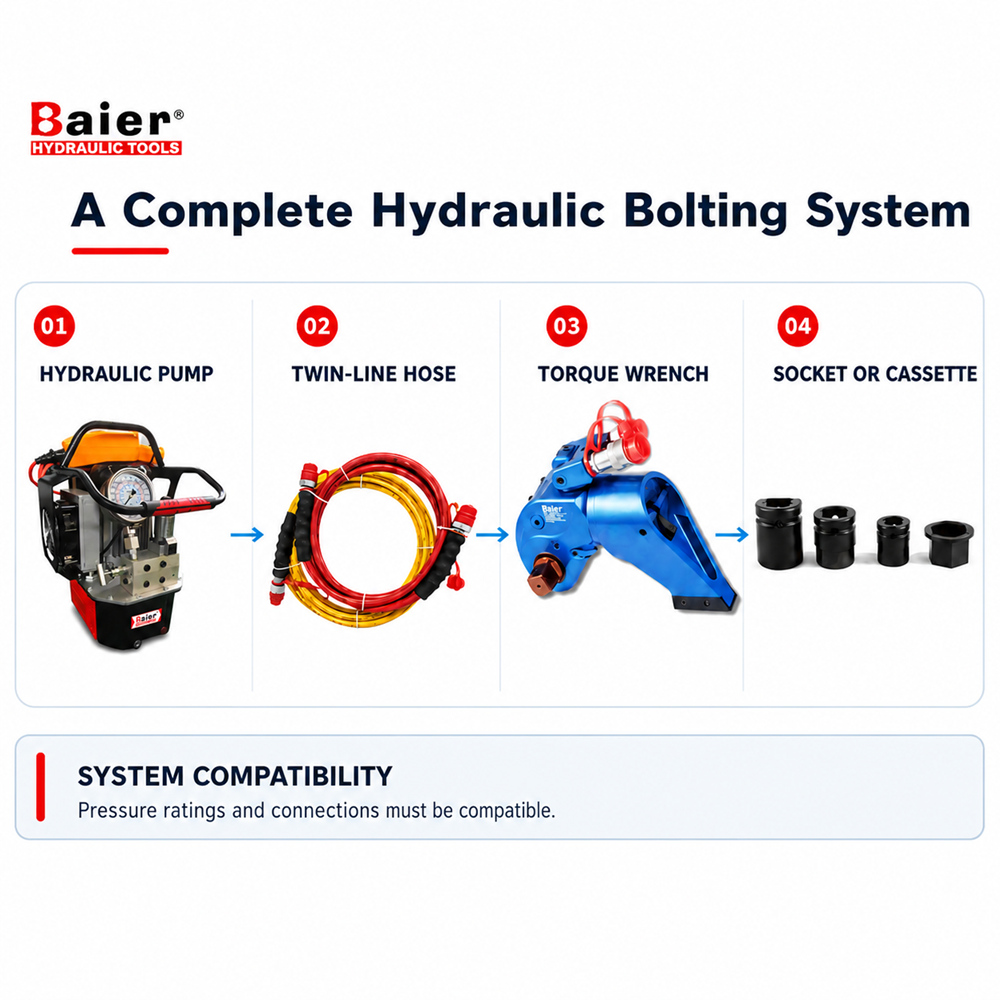

Uma chave de torque hidráulica não gera energia hidráulica por si só. É a extremidade funcional de um sistema de aparafusamento completo que normalmente inclui uma bomba hidráulica, mangueira de linha dupla, acoplamentos, um soquete ou cassete compatível e um arranjo de reação aprovado.

É por isso que a seleção da bomba nunca deve ser tratada como algo secundário. Uma bomba com classificação de pressão errada, fluxo de óleo insuficiente, controles incompatíveis ou fonte de alimentação inadequada podem retardar o trabalho, impedir que a chave atinja o torque necessário ou criar uma configuração insegura do sistema.

Para oficinas, manutenção de paradas, energia eólica, plantas petroquímicas, mineração e serviços remotos, a escolha certa começa com seis perguntas:

• Qual torque é necessário?

• Que pressão e fluxo de óleo a chave selecionada exige?

• Quantas chaves funcionarão na mesma bomba?

• Qual fonte de energia está disponível no local de trabalho?

• Se uma bomba elétrica for selecionada, qual projeto de estágio de vazão se ajusta à velocidade e serviço do ciclo necessários?

• Quais restrições ambientais e operacionais se aplicam?

Por que uma chave de torque hidráulica precisa de uma bomba?

A bomba converte a entrada mecânica, elétrica ou pneumática em pressão hidráulica controlada e fluxo de óleo. A pressão hidráulica atua no cilindro da chave, enquanto o mecanismo da chave converte essa força em torque no acionamento quadrado ou no cassete de baixo perfil.

Muitos sistemas de torquímetros hidráulicos industriais são projetados para operar em pressões de até 70 MPa (700 bar), mas a pressão de trabalho correta deve sempre ser obtida na tabela de pressão de torque para o modelo exato de torquímetro. Não presuma que duas ferramentas são compatíveis simplesmente porque seus acoplamentos parecem encaixar.

Uma verificação completa de compatibilidade deve abranger:

• Pressão nominal máxima de trabalho da bomba, chave, mangueiras e acoplamentos

• Fluxo da bomba em baixa, média e alta pressão

• Capacidade utilizável de óleo e requisitos de óleo de retorno

• Tipo de válvula e controle de avanço/retração

• Especificação de mangueira e acoplamento

• Número de ferramentas a serem operadas simultaneamente

• Tensão, frequência, alimentação de ar comprimido ou entrada manual

• Ciclo de trabalho, condições ambientais e resfriamento necessário

A pressão máxima segura do sistema é limitada pelo componente conectado com classificação mais baixa.

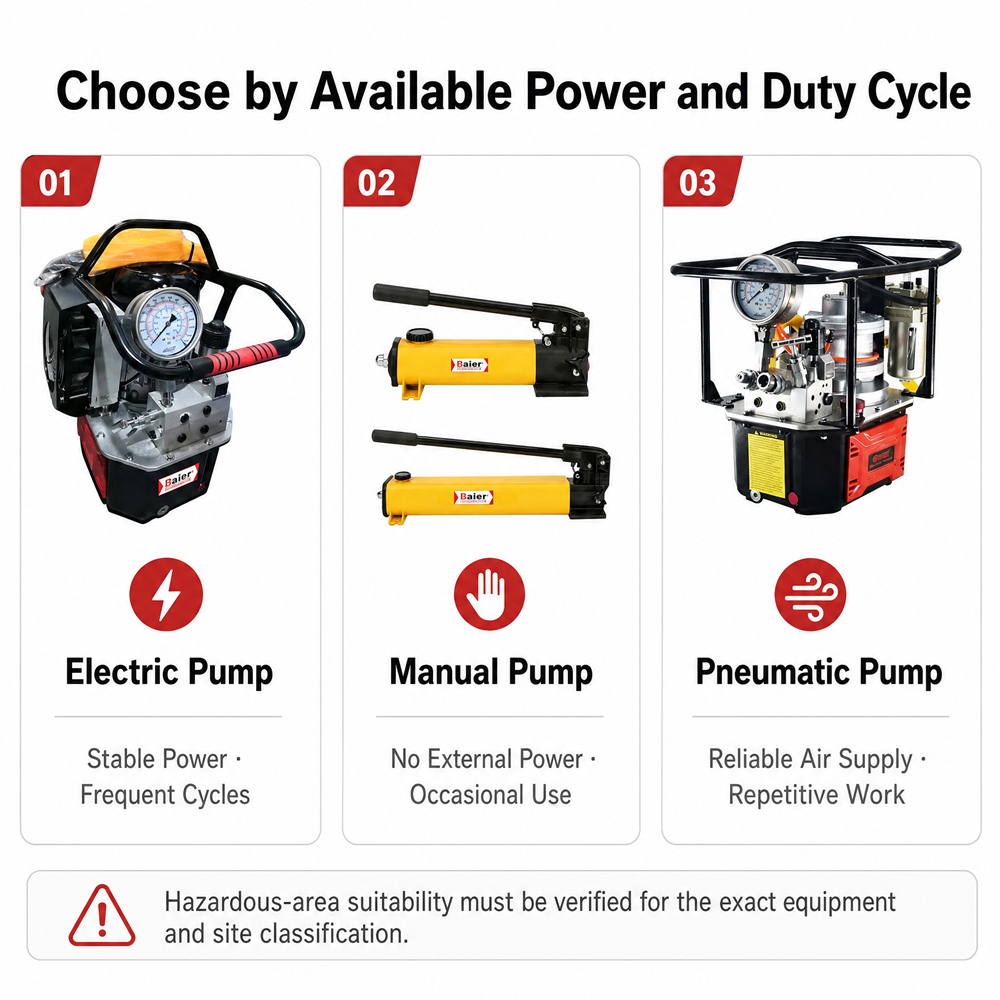

Elétrica, pneumática ou manual: qual tipo de bomba se adapta ao trabalho?

Não existe um único tipo de bomba que seja melhor para todas as tarefas de aparafusamento. A escolha correta depende do site e da forma como a ferramenta será utilizada.

Bombas Elétricas Hidráulicas para Chave de Torque

Uma bomba de chave de torque elétrica hidráulica é geralmente a opção mais prática quando há energia estável disponível e o trabalho envolve ciclos repetidos de aparafusamento. Comparada com a operação manual, uma bomba elétrica pode reduzir o tempo de ciclo e o esforço do operador. As configurações multiportas também podem suportar mais de uma chave compatível, dependendo do projeto da bomba e do procedimento de aperto necessário.

Antes de selecionar uma bomba elétrica, confirme:

• Tensão e frequência no local de trabalho

• Requisitos de plugue e cabo

• Estabilidade de potência e comprimento permitido do cabo de extensão

• Capacidade do gerador se a energia da rede elétrica não estiver disponível

• Taxa de fluxo necessária e frequência de ciclo esperada

• Disposições de resfriamento para operação prolongada

• Número de saídas hidráulicas e método de controle

Não selecione um gerador apenas combinando sua potência nominal com o motor da bomba. A demanda de partida do motor, a estabilidade da tensão e os requisitos de potência do fabricante da bomba também devem ser considerados.

Bomba elétrica de dois ou três estágios: como escolher?

Após a seleção da energia elétrica, compare como a bomba fornece óleo à medida que a pressão do sistema aumenta. O número de estágios descreve as faixas de vazão da bomba; ele por si só não altera a pressão nominal máxima da chave.

Bomba de dois estágios. Uma bomba de dois estágios normalmente fornece vazão mais alta no estágio de baixa pressão e depois muda para vazão mais baixa na parte de alta pressão do ciclo. Ele pode suportar um pacote de bomba compacto, portátil e econômico. É uma escolha prática para trabalhos rotineiros com chave única, serviços móveis e aplicações onde a portabilidade é mais importante do que o menor tempo de ciclo possível.

Bomba de três estágios. Uma bomba de três estágios adiciona uma faixa intermediária de pressão e fluxo entre os estágios de baixa e alta pressão. Ao manter um fluxo mais útil à medida que a pressão aumenta, ele pode encurtar os ciclos repetidos de aparafusamento, especialmente com chaves maiores ou operação com múltiplas ferramentas, desde que a configuração do motor, reservatório, resfriamento, válvula e saída também seja adequada.

Não selecione apenas pela contagem de estágios. Compare o fluxo de óleo publicado em vários pontos de pressão, pressões cruzadas, capacidade do reservatório, resfriamento, potência do motor, ciclo de trabalho, quantidade de ferramentas e peso total da bomba. Dependendo do modelo, uma bomba de três estágios pode ser maior, mais complexa e mais cara para aquisição ou manutenção.

Bombas hidráulicas pneumáticas para chave de torque

Uma bomba hidráulica pneumática usa ar comprimido para acionar o circuito hidráulico. Pode ser útil onde já existe um suprimento de ar adequado ou quando o projeto especifica potência pneumática no ponto de trabalho.

A disponibilidade aérea por si só não é suficiente. Confirme a pressão e o fluxo exigidos pela bomba, o diâmetro interno e o comprimento da mangueira de ar e se são necessárias filtragem, regulação e lubrificação. O fluxo de ar inadequado pode reduzir a velocidade do ciclo e afetar o desempenho da bomba.

Para áreas perigosas ou classificadas, não confie em uma declaração geral de que todos os equipamentos pneumáticos são automaticamente “à prova de explosão” ou “intrinsecamente seguros”. A bomba, os controles e a configuração completa devem atender à classificação, certificação e regras operacionais aplicáveis ​​do local. A aprovação deve ser confirmada para o modelo e configuração exatos antes do uso.

Bombas Hidráulicas Manuais

Uma bomba hidráulica manual é independente de eletricidade e ar comprimido, mas raramente é selecionada como fonte de energia primária para uma chave de torque hidráulica. É principalmente um backup para serviço de campo ou uma opção ocasional quando apenas um número muito pequeno de parafusos precisa ser manuseado.

Para uma grande quantidade de parafusos, ciclos frequentes ou alta demanda de volume de óleo, o bombeamento manual geralmente é muito lento e fisicamente exigente para uma operação eficiente do torquímetro. Se for considerado, confirme a capacidade utilizável de óleo, o deslocamento de baixa e alta pressão, a configuração da válvula e a pressão nominal antes de emparelhá-la com uma chave dinamométrica.

Qual é a melhor opção para trabalho remoto ou elevado?

O aparafusamento remoto e elevado exige mais do que simplesmente escolher uma bomba sem cabo de alimentação. Considere toda a logística de movimentação, segurança e operação do sistema:

• Distância da fonte de energia ou compressor

• Roteamento seguro de linhas hidráulicas, aéreas e elétricas

• Peso da bomba e do reservatório

• Comprimento da mangueira e classificação de pressão

• Número de parafusos e tempo de ciclo esperado

• Carga da plataforma de trabalho e arranjos de elevação

• Exposição ao clima, temperatura, poeira e umidade

• Comunicação entre o operador da bomba e o operador da chave inglesa

Quando a energia elétrica não estiver disponível, mas forem necessários ciclos hidráulicos repetidos, um sistema elétrico alimentado por gerador dimensionado corretamente, um sistema pneumático aprovado com suprimento de ar suficiente ou uma unidade hidráulica acionada por motor específica pode ser considerada. A escolha final deverá seguir as exigências do fabricante da bomba e as normas elétricas, ambientais e de segurança do local.

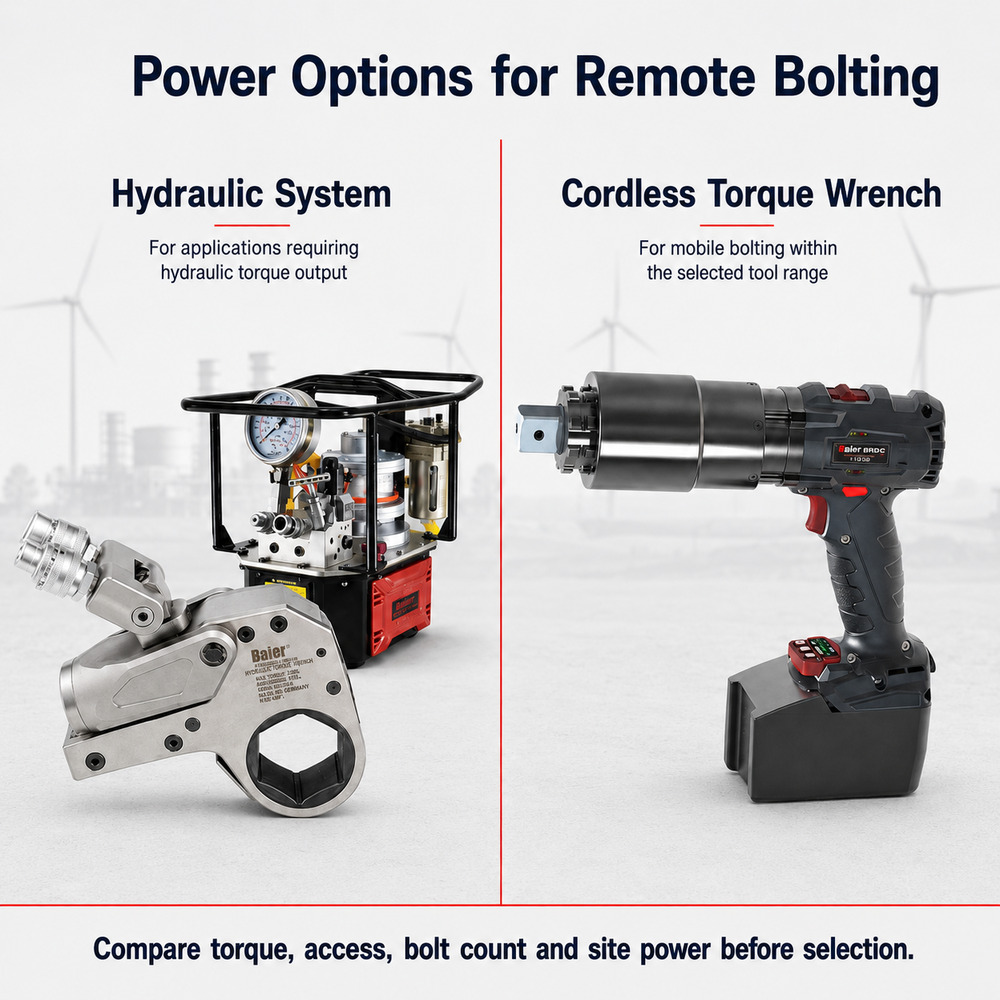

Quando uma chave de torque sem fio pode ser uma alternativa melhor?

Nem todas as tarefas de aparafusamento em campo requerem um sistema hidráulico. Uma chave dinamométrica sem fio pode simplificar a manutenção móvel porque não requer uma bomba hidráulica separada ou uma mangueira de linha dupla. Pode ser especialmente útil quando o acesso, o tempo de configuração e o movimento entre as posições dos parafusos são importantes.

A decisão deve ser baseada na faixa de torque necessária, especificação da junta, exigência de precisão, ponto de reação disponível, número de parafusos, capacidade da bateria e envelope de acesso. Uma ferramenta sem fio é um sistema alternativo e não um substituto para todas as aplicações hidráulicas. As chaves de torque hidráulicas permanecem apropriadas quando o torque necessário, a geometria da ferramenta, o processo ou a especificação do projeto exigem aparafusamento hidráulico.

Um fluxo de trabalho prático de seleção de bombas

Utilize a seguinte sequência antes de solicitar um orçamento ou aprovar um sistema:

Etapa 1: Definir os requisitos de aparafusamento

Forneça o tamanho e a classe do parafuso, o tipo de junta, o torque alvo, o requisito de aperto ou afrouxamento, o número de parafusos e a frequência de trabalho esperada. Para trabalhos de afrouxamento, não presuma que o torque de aperto seja suficiente; a corrosão e a condição da junta podem aumentar a demanda de ruptura.

Etapa 2: selecione a chave e confirme seus dados de torque-pressão

Escolha uma chave quadrada ou de perfil baixo de acordo com o torque e a folga disponível. Em seguida, confirme o gráfico de torque-pressão específico do modelo, o tamanho do acionamento ou do cassete, o arranjo de reação e o envelope da ferramenta.

Etapa 3: combinar pressão, vazão, estágio da bomba e capacidade de óleo

A bomba deve atender à pressão nominal da chave e fornecer vazão adequada para a velocidade de ciclo desejada. Para uma bomba elétrica, compare a curva de fluxo de dois ou três estágios e as pressões cruzadas em vez de confiar apenas na pressão máxima. A capacidade do reservatório também deve suportar a ferramenta ou ferramentas conectadas e o arranjo de mangueira necessário.

Etapa 4: escolha a fonte de energia

Selecione energia elétrica, pneumática ou manual de acordo com a disponibilidade real do local. Confirme a tensão e a frequência, os requisitos de ar comprimido ou a carga de trabalho manual prática, em vez de escolher apenas por conveniência.

Etapa 5: confirme cada conexão e controle

Verifique mangueiras, acoplamentos, válvulas, controles remotos e coletores de ferramentas múltiplas como um único sistema. Componentes mistos só devem ser utilizados quando suas especificações e compatibilidade forem confirmadas.

Etapa 6: revise as condições do local de trabalho

Verifique o acesso, a elevação, o roteamento da linha, os pontos de reação, a temperatura, a proteção contra intempéries, a classificação de áreas perigosas e os procedimentos locais. Conclua uma avaliação de risco no local e uma inspeção pré-uso antes da operação.

Erros comuns na seleção de bombas

Selecionando apenas pela pressão máxima

Duas bombas podem atingir a mesma pressão, mas fornecer fluxo, capacidade de reservatório, funções de resfriamento e controle muito diferentes. Estas diferenças afetam diretamente o tempo de ciclo e a adequação para trabalho contínuo.

Selecionando apenas por contagem de estágios

Uma etiqueta de três estágios não torna automaticamente uma bomba melhor para cada trabalho. Compare o fluxo real em pressão baixa, intermediária e alta juntamente com o peso da bomba, refrigeração, potência do motor, controles e quantidade de ferramentas.

Supondo que acoplamentos correspondentes significam sistemas correspondentes

Uma conexão física não confirma a classificação de pressão, a lógica da válvula ou a compatibilidade operacional. Verifique os dados técnicos de cada componente.

Ignorando a qualidade de energia disponível

A tensão indicada pode estar correta enquanto a capacidade do gerador, a frequência, o tamanho do cabo ou a estabilidade da tensão são inadequados. Verifique o arranjo completo de fornecimento.

Tratar todas as bombas pneumáticas conforme aprovadas para áreas perigosas

A adequação para áreas classificadas depende da certificação exata do equipamento e da classificação do local. Deve ser verificado, não inferido da fonte de energia.

Escolhendo uma bomba manual sem considerar a contagem de parafusos

Uma bomba manual pode ser totalmente capaz de atingir a pressão necessária, mas ineficiente para uma sequência de aparafusamento longa e repetitiva.

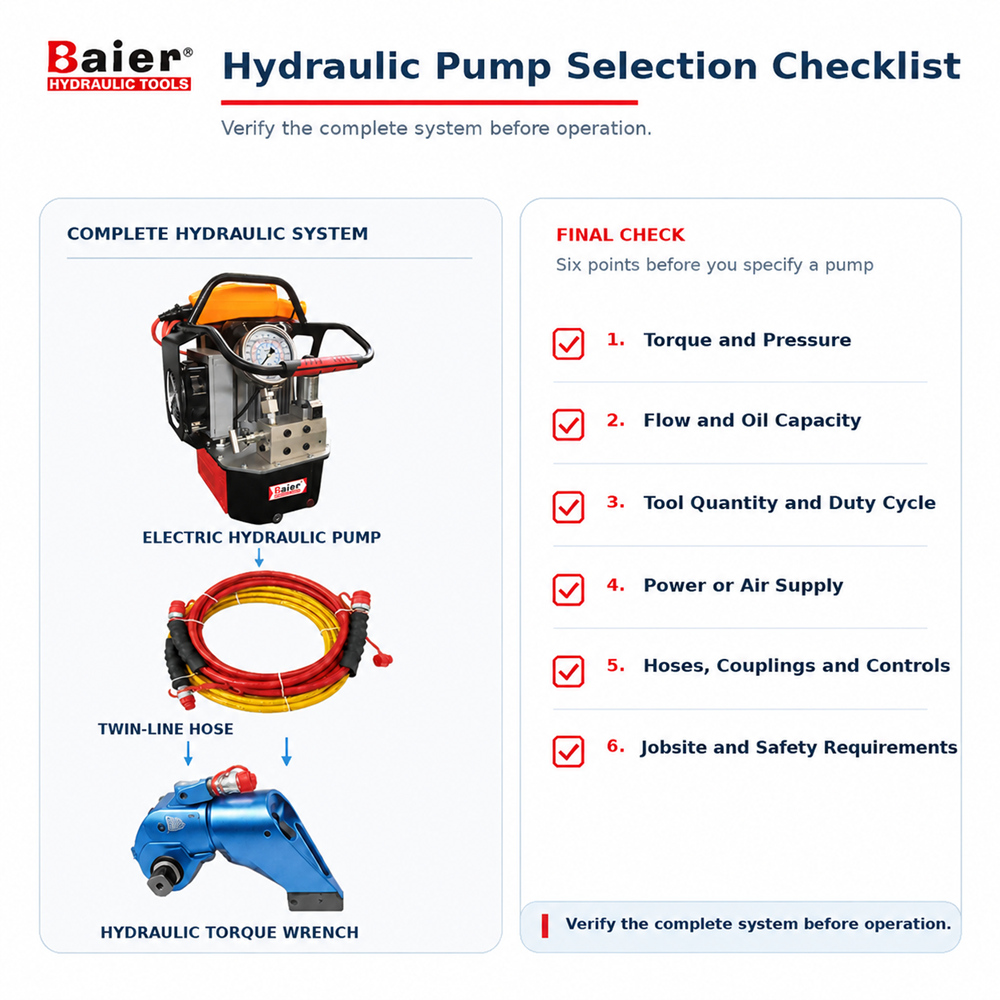

Lista de verificação final da bomba para chave de torque hidráulica

Antes do envio ou operação, confirme que:

• A faixa de torque da chave cobre o torque alvo com margem apropriada.

• O gráfico de torque-pressão específico do modelo está disponível.

• A bomba e todos os componentes conectados possuem classificações de pressão compatíveis.

• O fluxo da bomba, o design do estágio e a capacidade do reservatório se adequam à contagem de ferramentas e à velocidade de ciclo desejada.

• A configuração da válvula, mangueira, acoplamento e controle está correta.

• A alimentação elétrica ou de ar comprimido disponível atende aos requisitos da bomba.

• O ponto de reação e a folga da ferramenta foram verificados no local de trabalho.

• Os requisitos ambientais ou de áreas perigosas foram revisados ​​para a configuração exata.

• Os operadores possuem as instruções corretas e concluíram uma inspeção pré-uso.

Perguntas frequentes

Uma bomba hidráulica pode operar várias chaves de torque?

Sim, se a bomba e o coletor forem projetados para operação com múltiplas ferramentas e as chaves, mangueiras e procedimentos conectados forem compatíveis. Confirme o número de saídas, capacidade de fluxo e requisitos de sincronização antes da seleção.

Uma bomba de 700 bar é adequada para todas as chaves de torque hidráulicas?

Não. Uma classificação de 700 bar por si só não prova compatibilidade. A função da válvula, o fluxo de óleo, a capacidade do reservatório, as especificações da mangueira e do acoplamento e os dados de torque e pressão do fabricante da chave também devem corresponder.

Devo escolher uma bomba elétrica de dois ou três estágios?

Escolha uma bomba de dois estágios quando a compactação, a portabilidade e o funcionamento normal de chave única forem as prioridades. Comece com uma bomba de três estágios quando o trabalho envolver ciclos repetidos, chaves maiores ou operação com múltiplas ferramentas. Confirme a decisão usando o fluxo do modelo em vários pontos de pressão, pressões cruzadas, capacidade de óleo, refrigeração e classificação de serviço.

Uma bomba manual pode ser usada para aparafusamento de alto torque?

Uma bomba manual com classificação correta pode atingir a pressão necessária do sistema, mas a praticidade depende do volume de óleo, tempo de ciclo, número de parafusos e esforço do operador. Geralmente é mais adequado para trabalhos ocasionais ou de backup do que parafusamentos repetitivos de alto volume.

Uma bomba hidráulica pneumática é automaticamente à prova de explosão?

Não. A bomba exata e a configuração completa devem estar em conformidade com a classificação de área perigosa do local e as certificações exigidas. A energia pneumática por si só não estabelece aprovação.

Que informações devo enviar para seleção da bomba?

Envie o modelo de chave selecionado, se conhecido, tamanho e classe do parafuso, torque alvo, fotos das juntas, número de parafusos, ciclo de trabalho, tensão disponível ou suprimento de ar, ambiente operacional, comprimento de mangueira necessário e número de ferramentas a serem operadas.
