Em indústrias como petróleo e gás, processamento químico, construção naval e geração de energia, as conexões flangeadas são componentes vitais na integridade estrutural e mecânica dos sistemas de tubulação. Essas conexões aparafusadas garantem juntas seguras e sem vazamentos que podem suportar pressões, temperaturas e ambientes corrosivos extremos. No entanto, durante a manutenção de rotina, paragens ou reparações de emergência, surge a necessidade de desmontar ou remontar estas juntas flangeadas de forma segura e eficiente. É aqui que os separadores de flange , , as ferramentas de alinhamento de flange e as ferramentas de fechamento de flange se tornam essenciais.
O uso correto de ferramentas de flange pode reduzir significativamente o risco de danos aos flanges e gaxetas, minimizar o tempo de inatividade e garantir a segurança do trabalhador. Este artigo explorará os princípios operacionais, aplicações e benefícios dessas ferramentas, com ênfase particular no separador de flanges como uma peça crítica do quebra-cabeça.

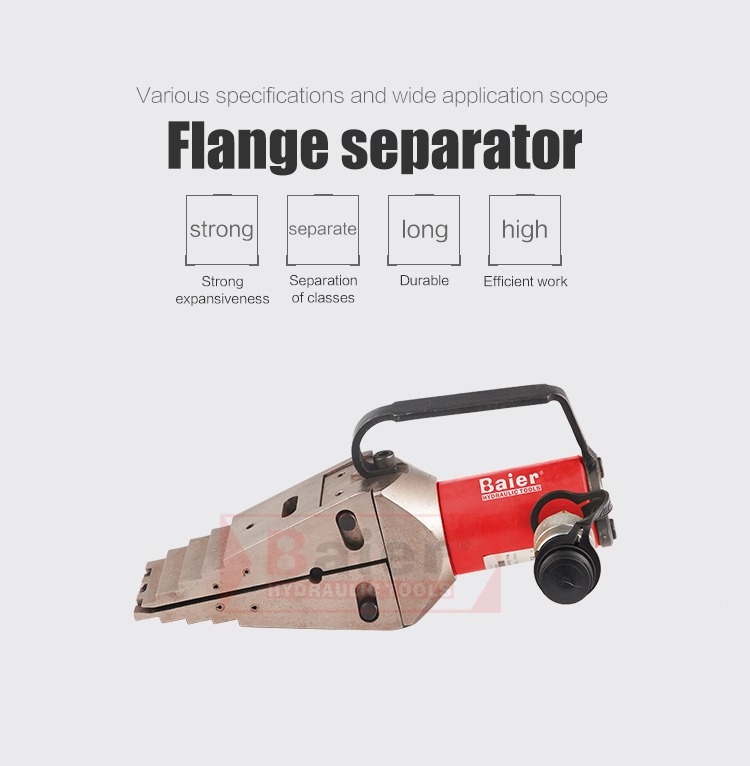

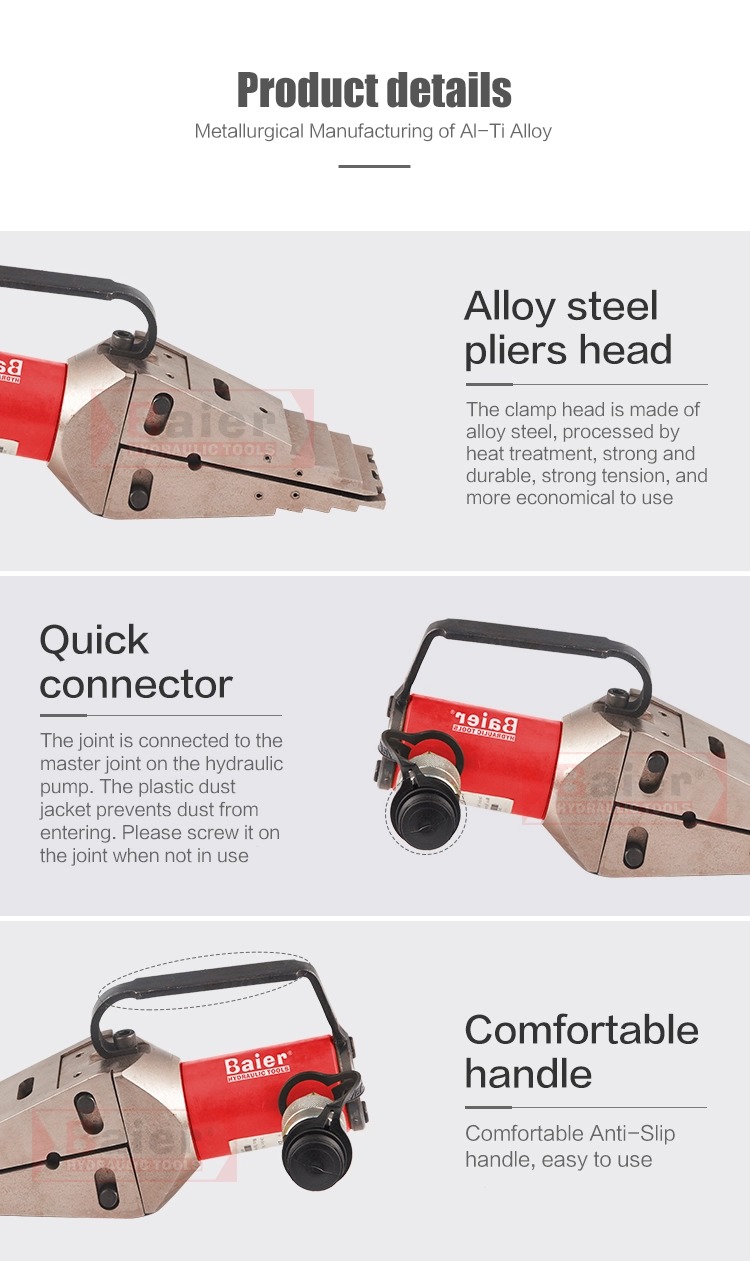

Um separador de flange , muitas vezes referido como espalhador de flange, é uma ferramenta especializada projetada para separar flanges durante atividades de manutenção ou inspeção. Essas ferramentas são essenciais para criar um espaço de trabalho seguro entre conexões flangeadas, permitindo que os técnicos removam juntas, insiram ferramentas ou realizem inspeção e limpeza sem causar danos às faces do flange ou aos parafusos.
Os separadores de flange operam aplicando força controlada – hidráulica ou mecanicamente – entre as faces do flange para separá-los gradualmente. Este processo precisa ser preciso e controlado para evitar empenamentos dos flanges ou introdução de riscos de segurança aos trabalhadores que manuseiam o equipamento.
Ao contrário de forçar martelos ou pés-de-cabra – uma prática perigosa e desencorajada – os separadores de flange garantem uma separação uniforme e controlada que protege o pessoal e os componentes. Mais importante ainda, eles fornecem um método não destrutivo para abrir juntas flangeadas, o que é crucial ao lidar com sistemas pressurizados ou de alto valor.
O desalinhamento do flange é um problema comum em sistemas de dutos. Pode ocorrer devido a expansão térmica, tensões mecânicas ou imprecisões de instalação. Flanges desalinhados podem causar vedação inadequada da junta, distribuição de tensão nos parafusos ou até mesmo danos permanentes às faces do flange. As ferramentas de alinhamento de flange são projetadas para corrigir esse problema, ajustando a posição relativa de um flange em relação ao outro sem aplicar força excessiva.
Essas ferramentas normalmente usam parafusos mecânicos ou sistemas hidráulicos para aplicar pressão direcional que reposiciona um dos flanges. Algumas ferramentas de alinhamento podem fornecer uma amplitude de movimento de 360 graus, oferecendo controle preciso na correção de desalinhamentos verticais, horizontais e rotacionais. Isto garante que os flanges estejam perfeitamente alinhados antes do aparafusamento, reduzindo significativamente o risco de vazamentos ou fragilidades estruturais.
O alinhamento adequado não só garante a integridade da vedação, mas também prolonga a vida útil da conexão flangeada. O uso dessas ferramentas durante a fase de preparação do flange pode levar a cronogramas de manutenção mais eficientes e menos falhas no sistema.
Depois que os flanges estiverem alinhados e a manutenção necessária for concluída, a próxima etapa é a remontagem. As ferramentas de fechamento de flange ajudam a unir os flanges de maneira controlada e uniforme, garantindo que a gaxeta seja comprimida uniformemente e o torque do parafuso seja distribuído adequadamente.
Essas ferramentas aplicam força gradual e simétrica aos flanges para eliminar lacunas e obter uma vedação hermética. Eles são particularmente úteis em aplicações de alta pressão ou ao lidar com juntas espessas que requerem compressão precisa. O fechamento inadequado pode causar irregularidades nas tensões dos parafusos ou danos na face do flange, o que pode comprometer toda a conexão.
A maioria das ferramentas de fechamento de flange são portáteis e podem ser operadas manualmente ou hidraulicamente. Ao eliminar suposições, eles melhoram a segurança e a repetibilidade nos procedimentos de manutenção.
As ferramentas de flange vêm em uma variedade de designs e capacidades para acomodar diferentes diâmetros de tubos, tipos de flanges e requisitos da indústria. Aqui está uma comparação de tipos comuns de ferramentas de flange:
| Vantagens | de aplicação ideal | do mecanismo | de tipo de ferramenta |
|---|---|---|---|
| Separador Mecânico | Parafuso Jack | Flanges pequenos e médios | Leve, sem necessidade de fonte de energia |
| Separador Hidráulico | Carneiro Hidráulico | Flanges grandes ou de alta pressão | Alta força com esforço mínimo |
| Alinhador Mecânico | Alavanca e Parafuso | Pequenos ajustes de desalinhamento | Portátil e simples de usar |
| Alinhador Hidráulico | Força Hidráulica | Reposicionamento preciso e grande de flanges | Alinhamento controlado e preciso |
| Ferramenta de fechamento de flange | Dupla atuação | Etapa final da montagem do flange | Garante compressão uniforme da junta |
Os sistemas hidráulicos são preferidos em ambientes de serviço pesado devido à sua capacidade de gerar alta força com menos esforço físico. As versões mecânicas são mais econômicas e portáteis, tornando-as adequadas para uso em campo ou sistemas de tubulações menores.
A seleção da ferramenta certa depende de vários fatores, incluindo classificação do flange, tamanho do parafuso, ambiente de trabalho e precisão necessária. É crucial combinar a ferramenta com o trabalho para evitar danos aos componentes ou ferimentos pessoais.
Trabalhar com sistemas pressurizados e flanges pesados envolve riscos inerentes. Os separadores de flange e as ferramentas de alinhamento são projetados para melhorar a segurança, mas o uso inadequado pode anular esses benefícios. Aqui estão algumas considerações críticas de segurança:
Inspecione as ferramentas antes de usar: Ferramentas danificadas ou gastas podem falhar sob pressão, causando ferimentos ou danos ao equipamento.
Entenda os limites de carga: Nunca exceda a capacidade especificada de uma ferramenta. A sobrecarga pode causar falha mecânica.
Use Equipamento de Proteção Individual (EPI): Luvas de segurança, proteção para os olhos e botas com biqueira de aço não são negociáveis.
Despressurize os sistemas primeiro: sempre confirme se não há pressão residual na linha antes de tentar a separação.
Aplicar força uniformemente: A pressão distorcida ou irregular pode deformar o flange ou os parafusos de encaixe.
A formação também é uma componente fundamental. Os operadores devem ser treinados não apenas na operação da ferramenta, mas também na interpretação de sinais de tensão no flange, danos na junta ou desalinhamento. Em ambientes de alto risco, como plataformas offshore ou fábricas de produtos químicos, mesmo pequenos erros podem ter consequências catastróficas.
Q1: Os separadores de flange podem ser usados em todos os tamanhos de flange?
R: Os separadores de flange estão disponíveis em vários tamanhos e tipos para acomodar dimensões de flange padrão dos padrões ANSI, ASME ou DIN. Contudo, a seleção da ferramenta deve corresponder ao tamanho específico do flange e à classificação de pressão para uma operação segura.
Q2: De quais materiais são feitas as ferramentas de flange?
R: A maioria das ferramentas de flange são construídas com aço de alta resistência ou materiais de liga para suportar tensões repetidas e ambientes corrosivos. Os modelos hidráulicos podem incluir componentes compostos para peso reduzido.
Q3: Preciso de ferramentas separadas para abrir e fechar flanges?
R: Sim. Os separadores de flange são projetados para abrir juntas, enquanto as ferramentas de fechamento de flange são projetadas para remontagem precisa. Usar um no lugar do outro pode resultar em operação inadequada ou danos ao flange.
Q4: Quanto tempo leva para separar um flange?
R: Dependendo do tamanho do flange e do tipo de separador utilizado, o processo pode levar de alguns minutos a uma hora. As ferramentas hidráulicas são geralmente mais rápidas que as mecânicas.
Q5: É necessário usar ferramentas de alinhamento sempre?
R: Para sistemas críticos ou de alta precisão, sim. Mesmo um ligeiro desalinhamento pode levar a problemas de longo prazo. O uso rotineiro de ferramentas de alinhamento garante uma vedação consistente e reduz custos futuros de manutenção.
Em ambientes industriais modernos, precisão, segurança e eficiência não são negociáveis. O uso de ferramentas de alinhamento de flange , separadores de flange e ferramentas de fechamento de flange desempenha um papel crucial para atingir esses objetivos. Eles permitem fluxos de trabalho mais seguros, prolongam a vida útil dos sistemas de tubulação e reduzem o tempo de inatividade operacional.
Compreender como essas ferramentas funcionam e quando usá-las permite que as equipes de manutenção tomem decisões informadas durante paradas e reparos. Desde linhas de serviços públicos de pequeno diâmetro até enormes tubulações offshore, as ferramentas de flange garantem que a desmontagem e remontagem de juntas flangeadas sejam executadas com precisão e confiança.
