Tensionamento de parafusos hidráulicos para juntas críticas

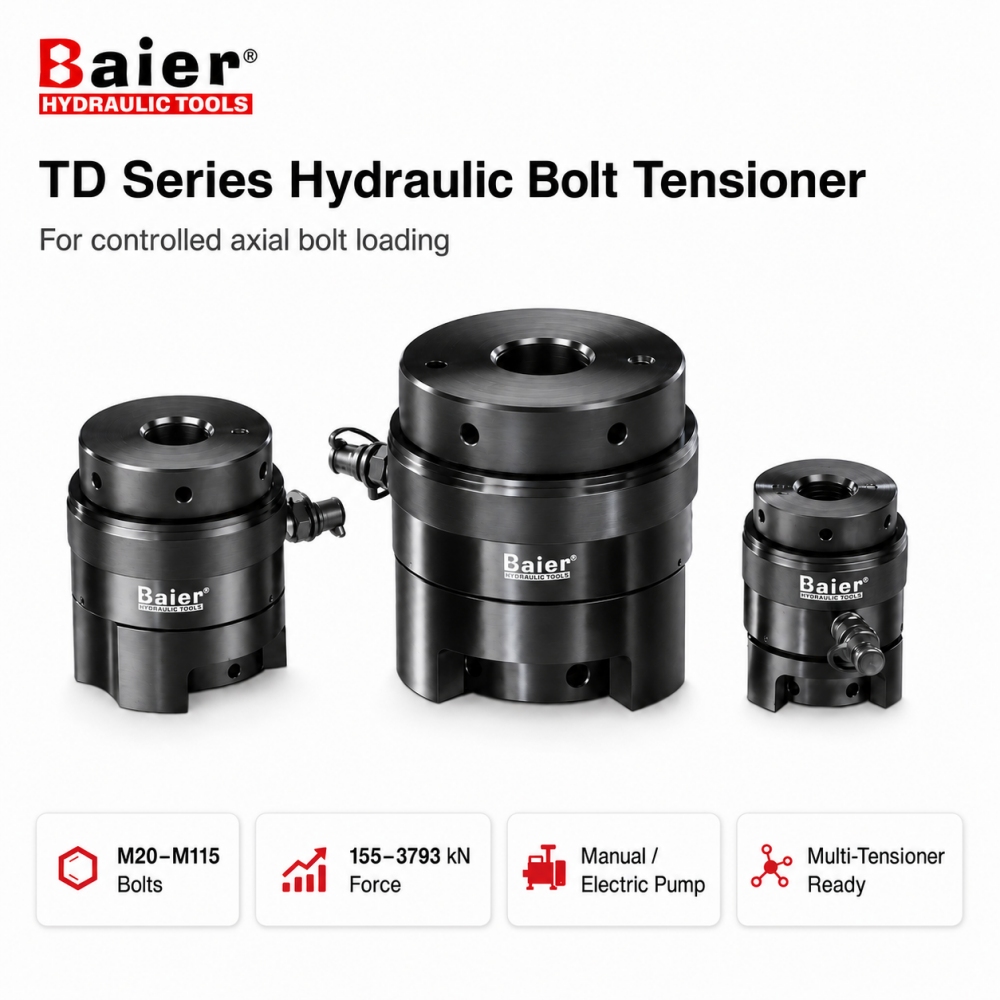

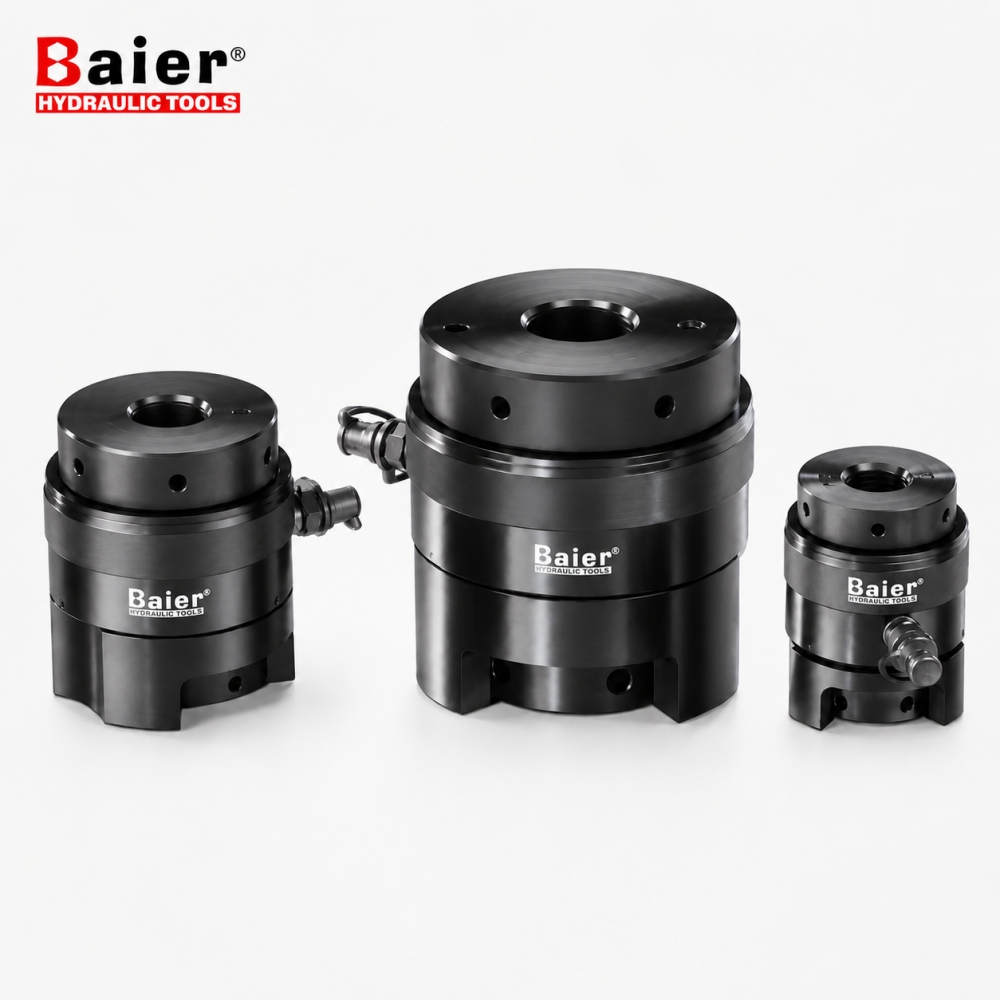

A série Baier TD aplica força axial controlada diretamente ao pino. A pressão hidráulica alonga ligeiramente o parafuso, permitindo que a porca seja assentada antes que a pressão seja liberada e a pré-carga seja transferida para a junta.
A série inclui 33 configurações de modelos que abrangem parafusos M20–M115 para aplicações em energia eólica , geração de energia, petroquímica e indústria pesada.

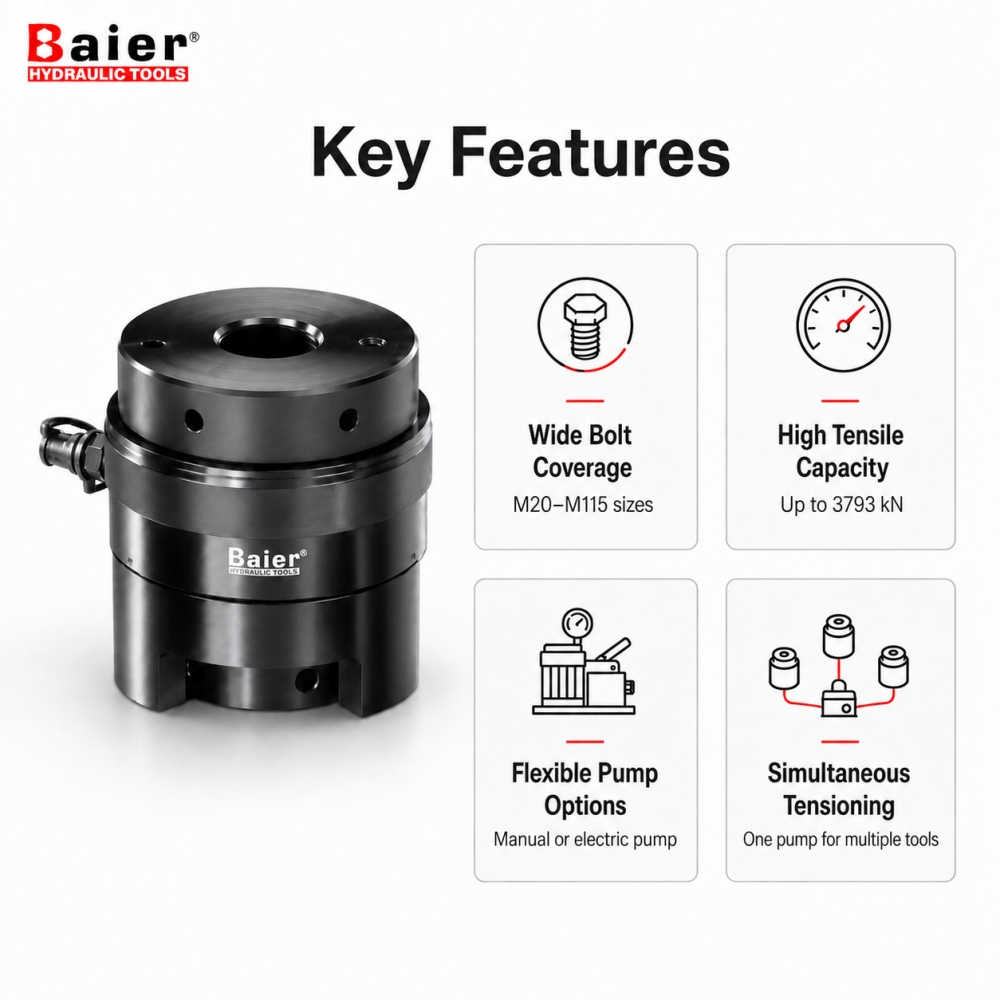

Principais recursos
Ampla cobertura de parafusos
33 configurações de modelo abrangem tamanhos de parafusos métricos de M20 a M115.
Alta capacidade de tração
A força máxima de tração varia de 155 a 3793 kN, dependendo do modelo selecionado.
Opções flexíveis de bomba
Compatível com bombas hidráulicas de alta pressão manuais ou elétricas adequadas.
Tensionamento Simultâneo
Vários tensores podem ser conectados a uma bomba para operação simultânea.

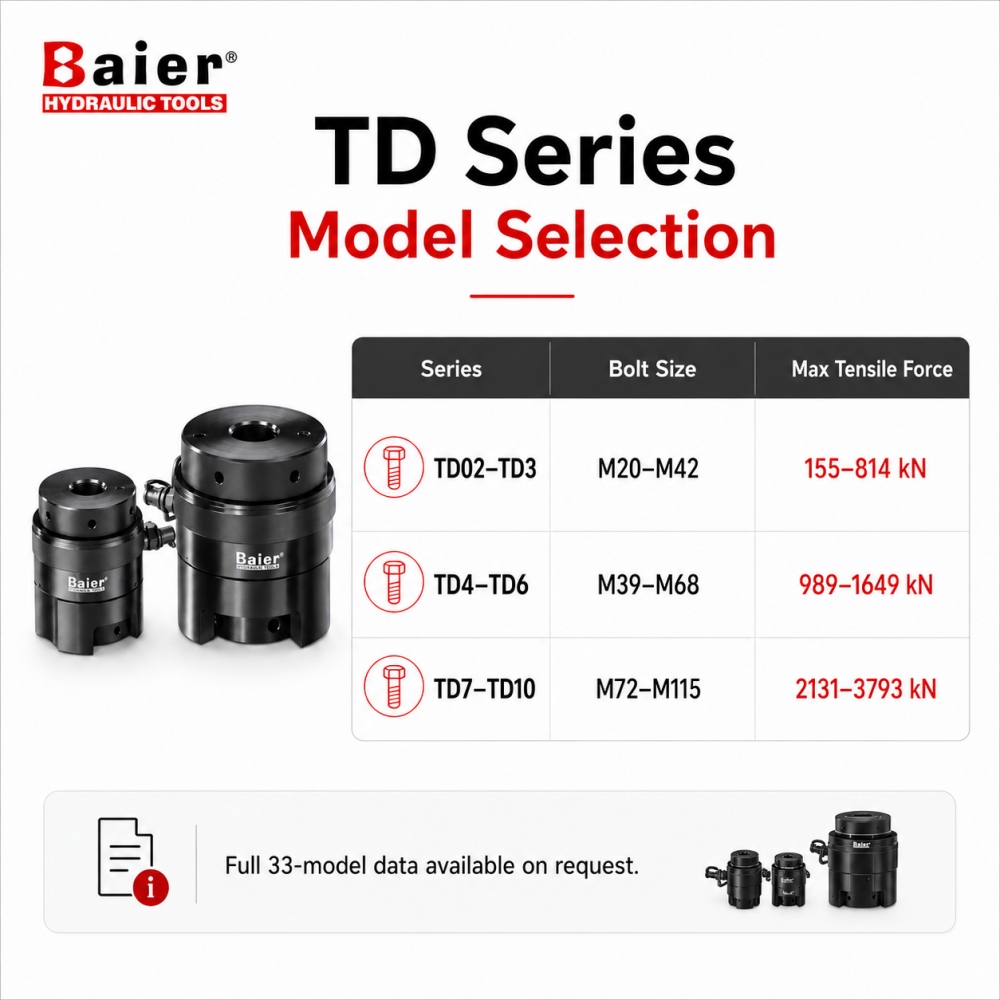

Seleção de modelo da série TD
Selecione o modelo de acordo com o tamanho do parafuso, força de tração necessária e espaço de instalação disponível
Item
Especificação
Faixa de tamanho de parafuso
M20–M115
Força máxima de tração
155–3793 kN
Pressão Máxima Permitida
1500 barras
Configurações do modelo
33
Opções de bomba
Manual ou Elétrico
Operação
Tensores simples ou múltiplos
Faixa de peso
1,3–49kg
Série
Modelo
Número do pedido
Tamanho do parafuso (mm)
Força Máxima de Tração (kN)
Um (mm)
B (mm)
C (mm)
D (mm)
E (mm)
F(mm)
Peso (kg)
TD02
TD020
C03-010400026
M20
155
71
50
25
25
80
100
1.3
TD022
C03-010400027
M22
155
71
50
27
27
80
100
1.3
TD1
TD124
C03-010400028
M24
282
85
66
30
30
80
100
3.5
TD2
TD224
C03-010400001
M24
486
109
70
30
30
80
100
5.5
TD227
C03-010400029
M27
486
109
70
35
35
90
115
5.5
TD230
C03-010400030
M30
486
109
75
35
35
90
115
5.5
TD233
C03-010400031
M33
486
109
82
38
38
95
120
5.5
TD236
C03-010400032
M36
486
109
85
42
42
100
125
5.5
TD3
TD333
C03-010400033
M33
814
132
85
38
38
100
120
7
TD336
C03-010400010
M36
814
132
85
42
42
100
125
7
TD339
C03-010400020
M39
814
132
98
45
45
110
130
7
TD342
C03-010400005
M42
814
132
105
48
48
115
138
7
TD4
TD439
C03-010400035
M39
989
150
98
48
48
115
130
10
TD442
C03-010400007
M42
989
150
105
48
48
115
138
10
TD445
C03-010400036
M45
989
150
112
50
50
120
145
10
TD448
C03-010400037
M48
989
150
125
55
55
120
145
10
TD5
TD552
C03-010400038
M52
1413
174
130
55
55
125
150
15
TD556
C03-010400039
M56
1413
174
135
60
60
125
150
15
TD6
TD656
C03-010400040
M56
1649
198
135
60
60
125
150
17
TD6
TD660
C03-010400018
M60
1649
198
145
65
65
135
175
17
TD664
C03-010400006
M64
1649
198
155
70
70
135
180
17
TD668
C03-010400041
M68
1649
198
170
72
72
140
185
17
TD7
TD772
C03-010400002
M72
2131
222
180
75
75
145
195
26
TD776
C03-010400003
M76
2131
222
180
80
80
145
195
26
TD8
TD876
C03-010400042
M76
2544
252
180
80
80
190
215
29.5
TD880
C03-010400008
M80
2544
252
190
85
85
190
220
29.5
TD885
C03-010400043
M85
2544
252
193
90
90
190
220
29.5
TD890
C03-010400044
M90
2544
252
210
95
95
200
230
29.5
TD9
TD995
C03-010400045
M95
3101
282
220
100
100
200
235
38
TD9100
C03-010400046
M100
3101
285
235
105
105
205
245
38
TD10
TD10105
C03-010400047
M105
3793
318
240
110
110
220
260
49
TD10110
C03-010400048
M110
3793
318
250
115
115
235
275
49
TD10115
C03-010400049
M115
3793
318
260
120
120
240
280
49

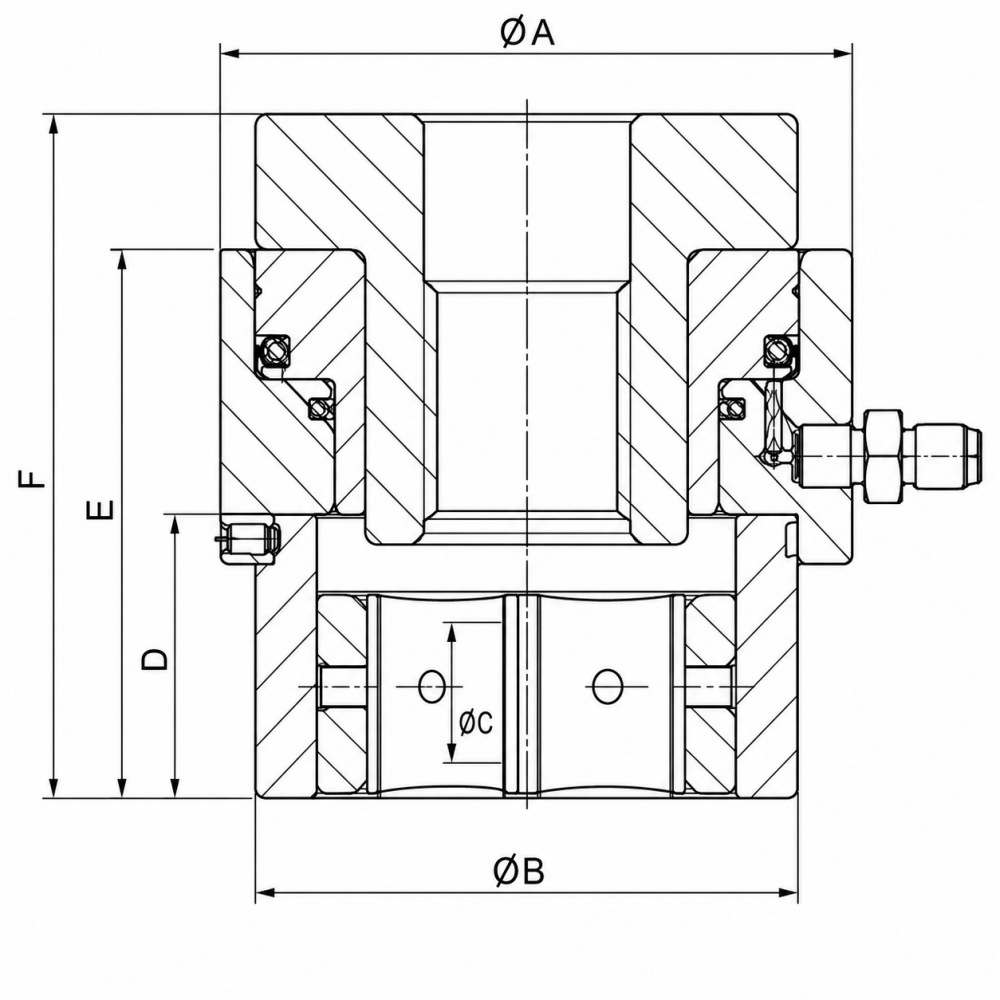

As dimensões A–F correspondem ao desenho dimensional. A pressão operacional real deve ser calculada de acordo com a pré-carga necessária e o tensor selecionado. Não exceda a pressão máxima permitida.

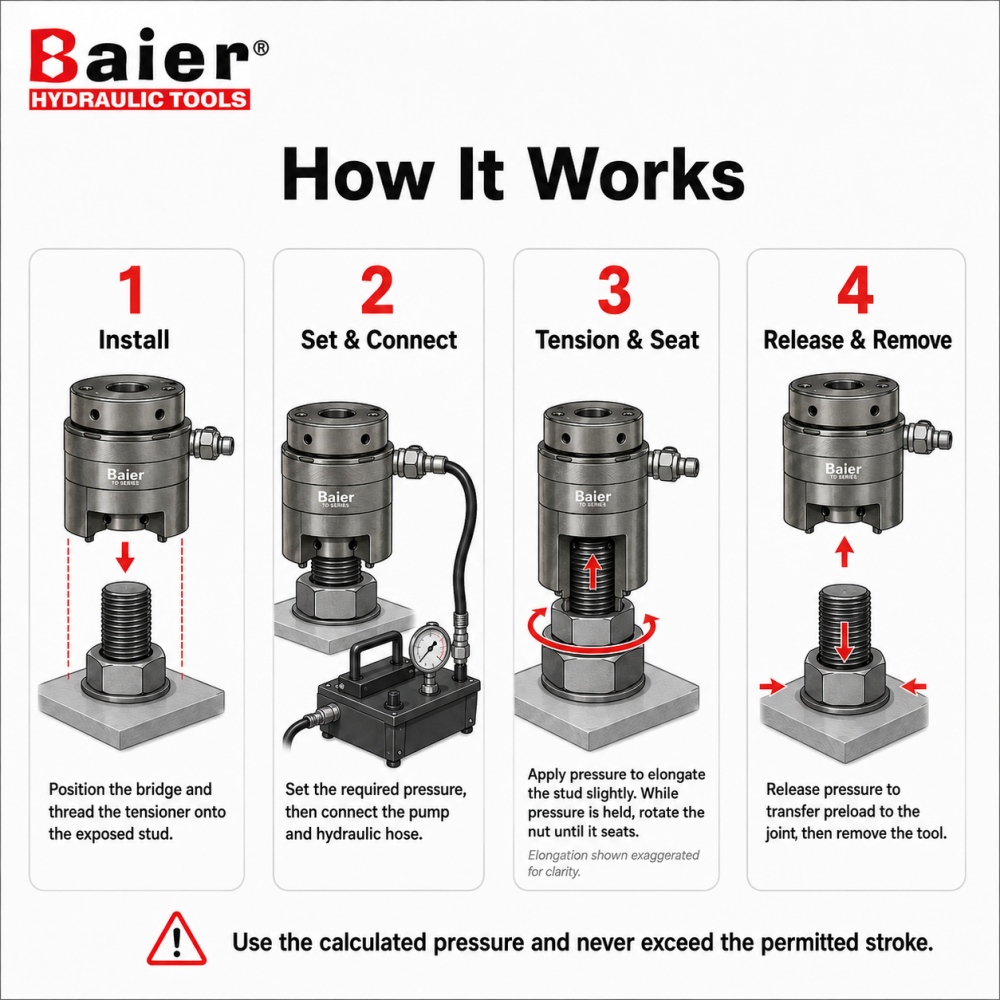

Como funciona o tensionamento de parafusos hidráulicos

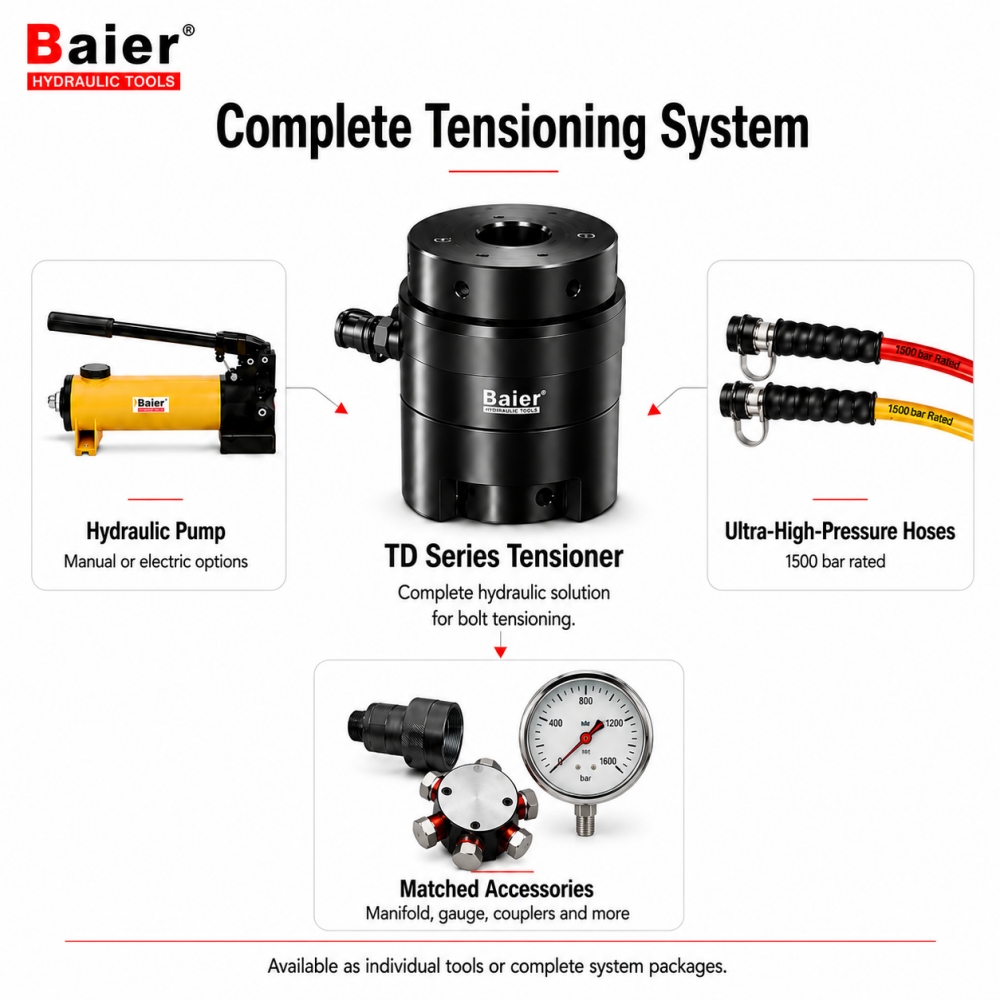

Sistema completo de tensionamento de parafusos hidráulicos
A Baier pode fornecer tensores individuais da Série TD ou um sistema completo compatível com o número necessário de ferramentas e método de operação.
Tensor Série TD
Bomba Hidráulica Manual ou Elétrica
Mangueiras de alta pressão
Coletor multiportas
Acopladores e acessórios correspondentes
Vários tensores podem ser conectados através de mangueiras de alta pressão e um coletor de distribuição para operação simultânea.

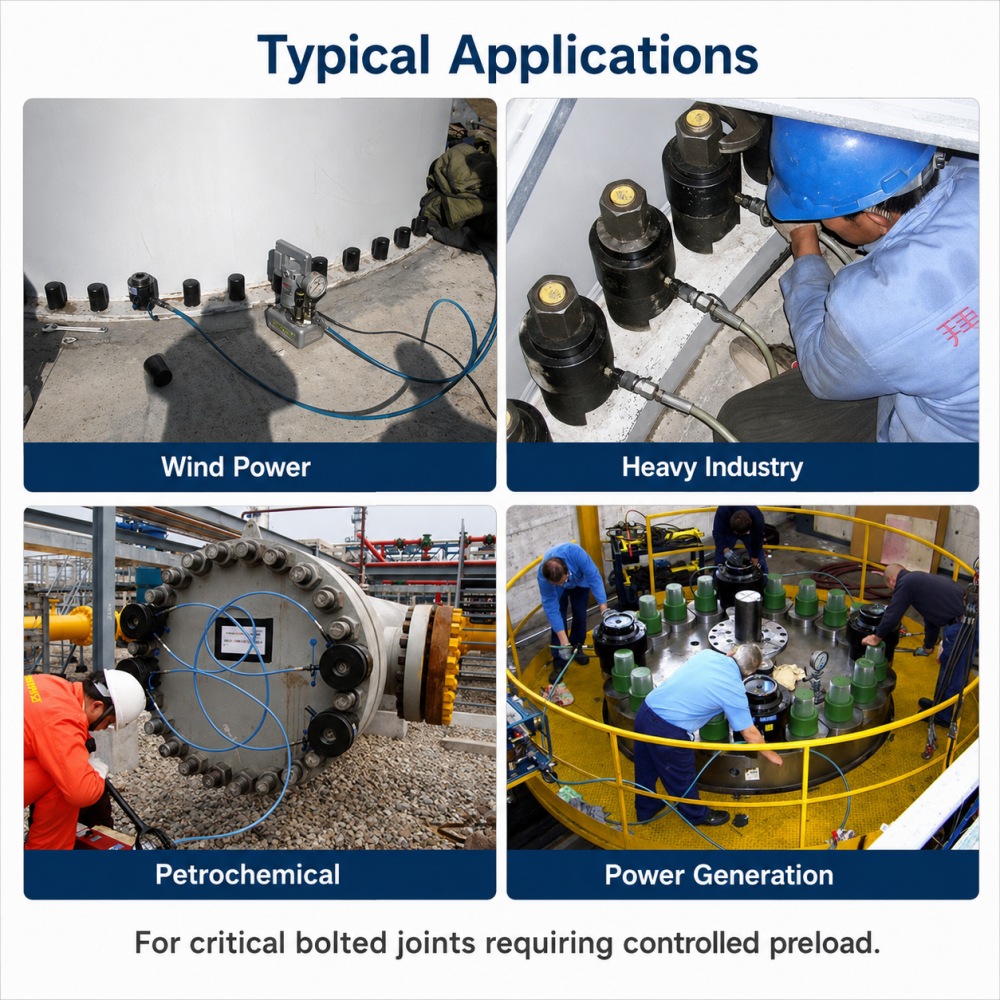

Aplicações Típicas
Projetado para juntas aparafusadas críticas que exigem pré-carga controlada em energia eólica, geração de energia, equipamentos petroquímicos e indústria pesada.
Perguntas frequentes
Quais tamanhos de parafusos estão disponíveis?
A Série TD abrange tamanhos de parafusos métricos de M20 a M115 em 33 configurações de modelo.
Vários tensores podem operar ao mesmo tempo?
Sim. Vários tensores podem ser conectados a uma bomba compatível através de mangueiras de alta pressão e um coletor.
O tensor opera sempre a 1500 bar?
Não. A pressão operacional real deve ser calculada de acordo com a pré-carga necessária e o tensor selecionado. 1500 bar é o limite máximo de pressão permitido.
Precisa de ajuda para selecionar o tensor correto?
Envie-nos o desenho do parafuso, a pré-carga necessária e os detalhes da aplicação. Nossa equipe recomendará o modelo e sistema hidráulico da Série TD adequados.
